Збій мережі не оголошує про себе. Один момент сайт малює з утиліти; наступного, напруга руйнується, і кожне навантаження нижче за течією піддається розриву, якого воно не може терпіти. Для центру обробки даних, холодильного складу чи виробничої лінії в середині циклу цей проміжок має закритися за однозначні мілісекунди — не секунди, не «так швидко, як може розкрутитися генератор». Це конкретна інженерна проблема, яку вирішує рівень STS (статичного комутатора перемикання), і саме тому платформа Deye MC-L430 будує комутатор навколо двох спеціально створених шаф: MS-MPPT400-2 і MS-TS500-2, обидва розраховані на передачу менше 10 мс.
Ці дві шафи виглядають схожими на таблиці даних — обидва керують мережею, генератором і вимикачами навантаження; обидва заявляють про перемикання з однозначною мілісекундою, але вони вирішують різні проблеми. Один поєднує фотоелектричний вхід із комутацією в одному корпусі. Інший – це спеціальна комутаційна шафа більшої потужності без функції PV взагалі. Правильне розрізнення – це те, що визначає, чи дійсно архітектура перемикання сайту відповідає його суміші поколінь.
Статичний перемикач не переміщує контакт механічно, як це робить традиційний автоматичний перемикач. Він використовує твердотільну комутацію для виявлення збою джерела та перенаправлення навантаження на альтернативне джерело до того, як навантаження побачить переривання. Це механізм, що стоїть за платформою ≤10 мс час перемикання між роботою в мережі та поза мережею — досить швидко, щоб більшість чутливих електронних навантажень взагалі не реєстрували перехід.
І MS-MPPT400-2, і MS-TS500-2 побудовані на тому самому комутаційному ядрі, але кожна шафа розташовує вимикачі навколо нього по-різному залежно від того, що ще потрібно спільно використовувати в корпусі.
MS-MPPT400-2 поєднує в собі дві функції, які в іншому випадку вимагали б окремого апаратного забезпечення: двоканальний ступінь MPPT, що обробляє до 400 кВт вхідної фотоелектричної енергії (2 х 200 кВт), і ступінь STS з номінальною потужністю 400 кВт через з’єднання навантаження, мережі та масляного двигуна. На фотоелектричній стороні він працює з максимальною вхідною напругою 800 В постійного струму, діапазоном напруги MPPT 180–750 В постійного струму та початковою напругою 200 В — достатньо широким, щоб вмістити ряд конфігурацій рядків без окремого фотоелектричного інвертора.

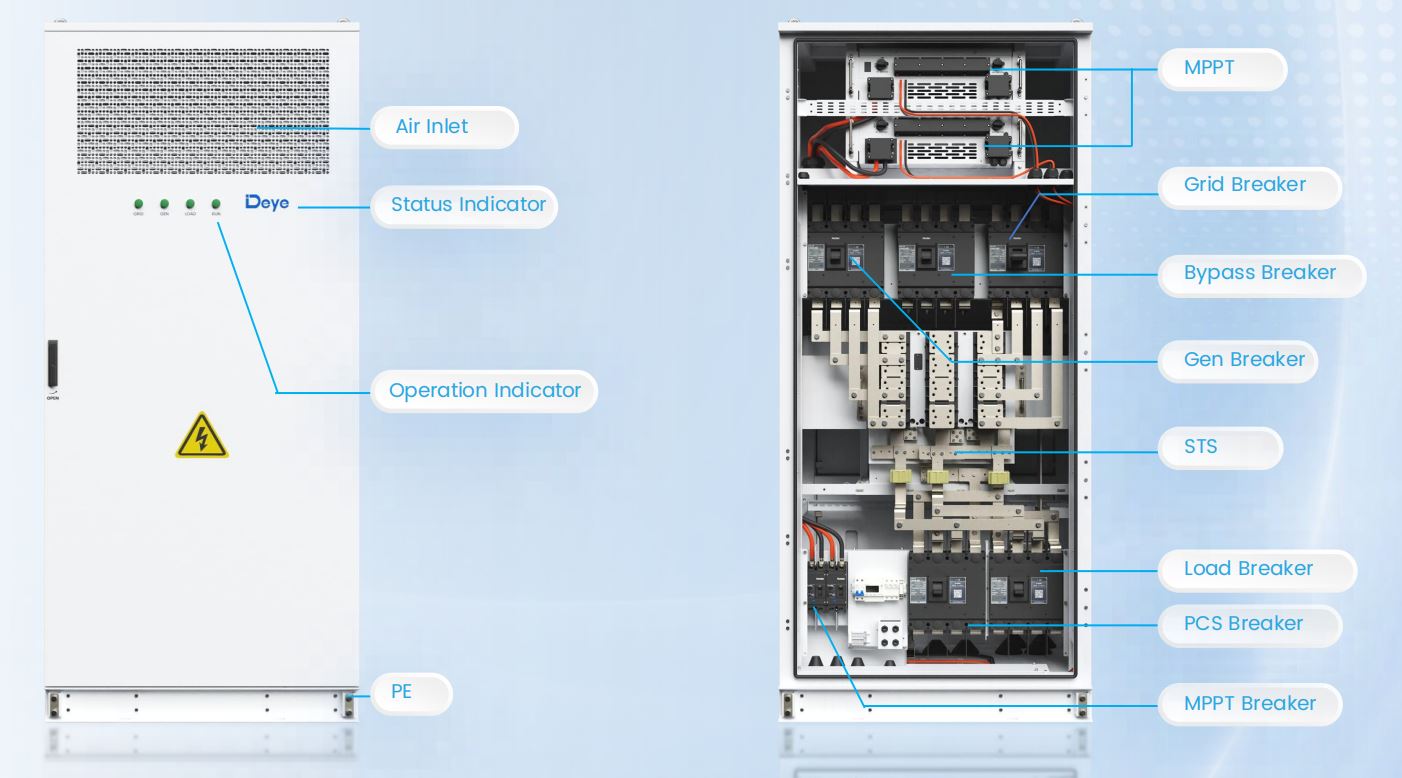

Розташування вимикача всередині шафи відображає цю подвійну роль: спеціальний вимикач MPPT і вимикач мережі знаходяться поруч з вимикачем байпаса, вимикачем генератора, вимикачем навантаження та вимикачем PCS — усі вони координуються внутрішньою логікою STS. Це велика кількість інтелектуальних комутаторів, укладених в одному корпусі розміром 1000 x 1000 x 2450 мм, і саме тому ця шафа відображається в схемах зі з’єднанням постійного струму, де PV, батарея та комутація мають спільно використовувати одну точку з’єднання змінного струму, а не три окремі шафи.

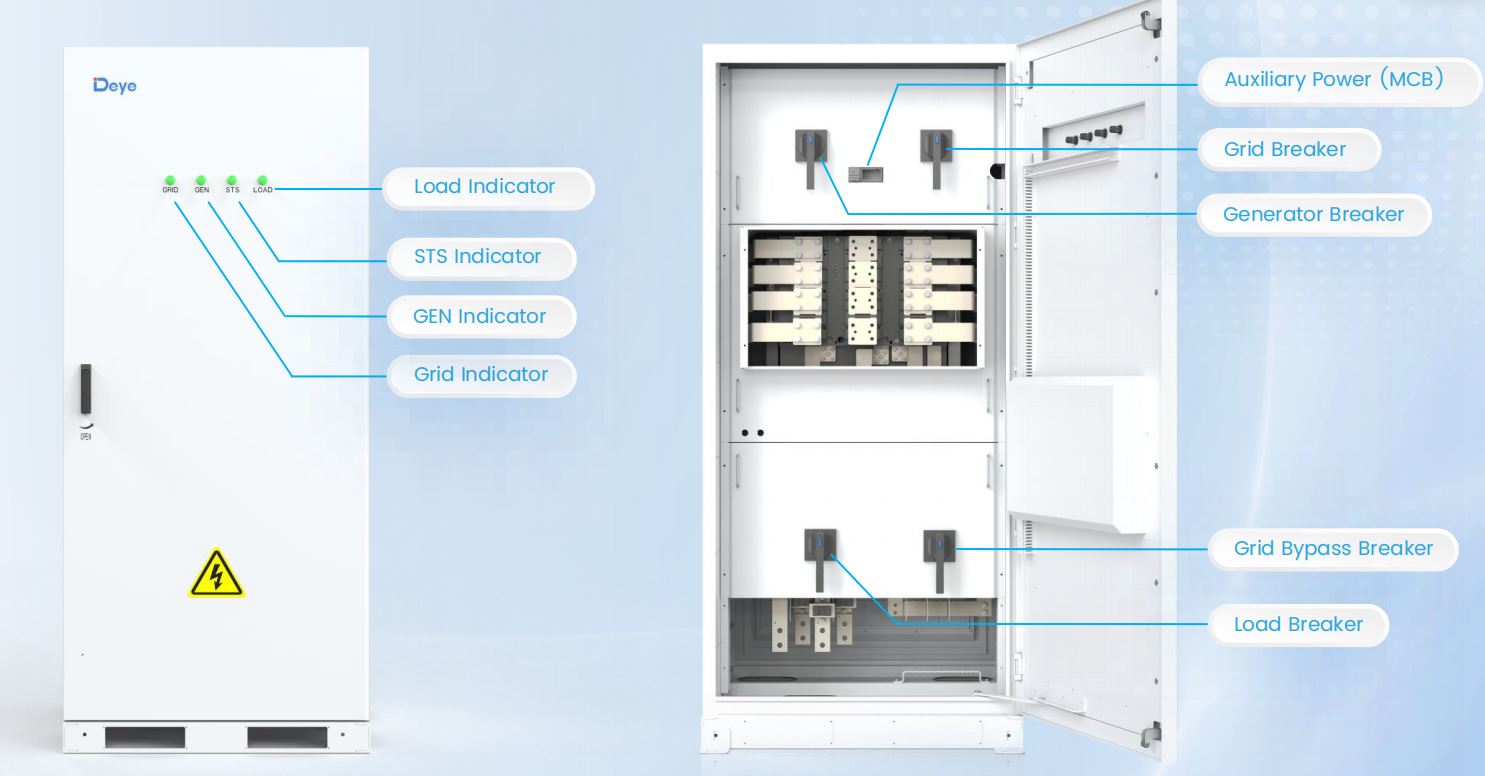

MS-TS500-2 повністю відмовляється від функції PV і зосереджується на одній задачі: перемиканні між мережею, генератором і навантаженням із вищою потужністю, ніж може запропонувати шафа, вбудована в MPPT. Він розрахований на 500 кВт при навантаженні, мережі та з’єднаннях масляного двигуна — на 100 кВт більше, ніж у MS-MPPT400-2 — з номінальною шиною на 1000 А та розгалуженими шинами на 200 А, що працює на номінальній ізоляції 1000 В постійного струму.
| Параметр | MS-MPPT400-2 | MS-TS500-2 |
|---|---|---|
| Функція введення PV | Так, 400 кВт (2x200 кВт MPPT) | немає |
| Номінальна комутаційна потужність (навантаження/мережа/масляний двигун) | 400 кВт кожна | 500 кВт кожна |
| Час перемикання | ≤10 мс | ≤10 мс |
| Номінальний струм шини | Н/З (інтегрований дизайн) | 1000А |
| Напруга ізоляції | N/A | DC1000V |
| Розміри (Ш x Г x В) | 1000 х 1000 х 2450 мм | 1000 х 1000 х 2365 мм |
| вага | ≤950 кг | ≤700 кг |
Практичний висновок: коли на місці вже є PV, що обслуговується через окрему шафу MPPT зі з’єднанням постійного струму, або взагалі не має PV — наприклад, розгортання чистої батареї та генератора резервного живлення — MS-TS500-2 забезпечує більшу комутаційну потужність, не платячи за PV-ступінь, яка залишилася б невикористаною.
Рішення, як правило, зводиться до того, скільки функцій має виконувати одна шафа та скільки комутаційної потужності насправді вимагає навантаження. Розгортання резервного джерела живлення, що захищає критичні навантаження з конфігурацією шафи N≤2, зазвичай об’єднує акумуляторні шафи з MS-TS500-2, що знаходиться між блоком батарей, скоординованим EMS, і трансформатором — у цьому конкретному ланцюзі немає PV, тому немає причин носити обладнання MPPT.

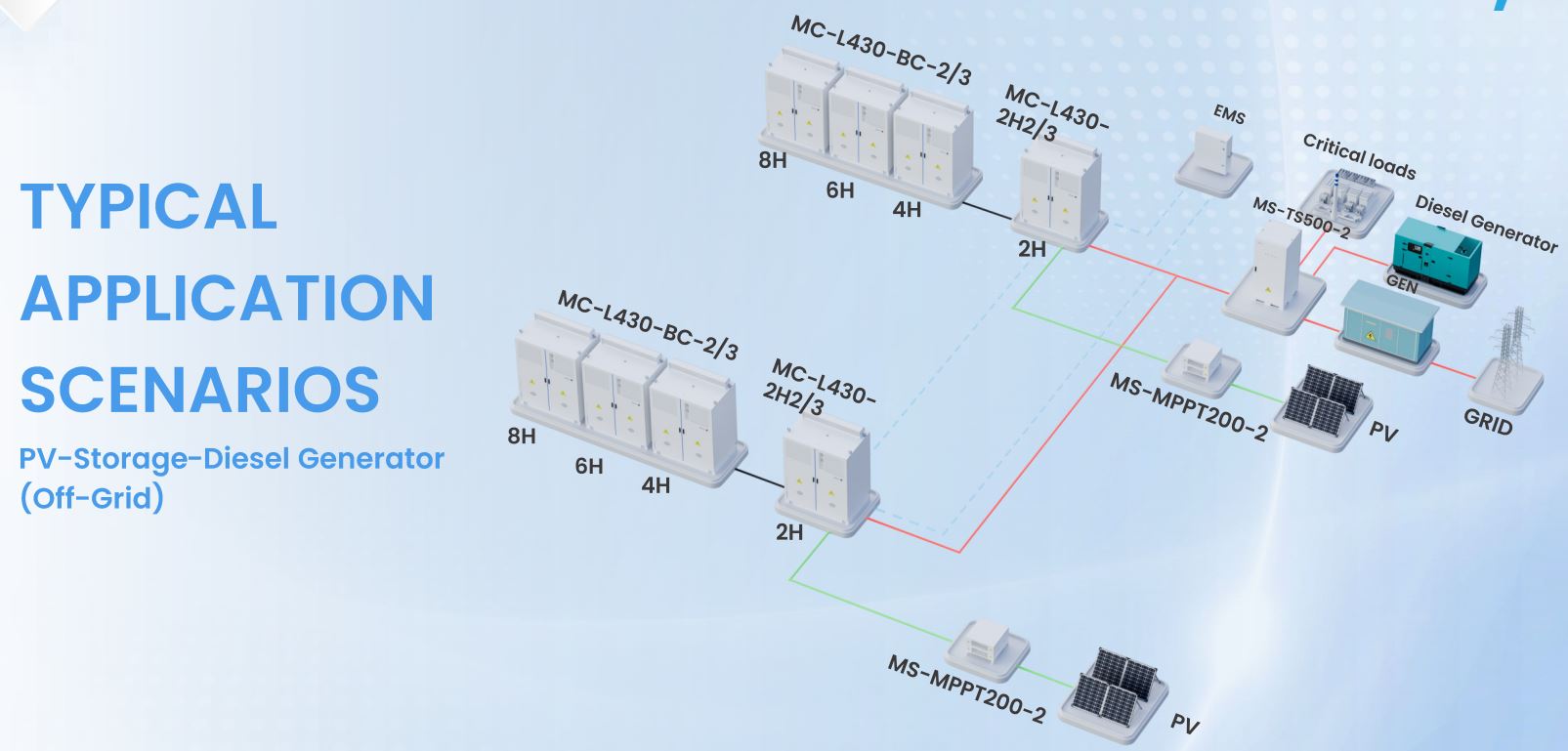

Мікромережа PV-накопичувача-генератора, навпаки, має тенденцію прокладати маршрут через MS-MPPT400-2, оскільки їй у будь-якому випадку потрібен вхідний каскад PV, а вбудована STS означає одну шафу менше для встановлення, підключення та введення в експлуатацію. У автономному розгортанні з дизельним паливом той самий MS-MPPT400-2 керує всіма трьома шляхами передачі — мережею, генератором і фотоелектричною батареєю — з одного корпусу, зберігаючи компактну топологію комутації, навіть коли суміш генерації стає все більш складною.
Жоден кабінет не працює ізольовано від рівня EMS. Обидва повідомляють про статус і приймають сигнали керування через ту саму магістраль RS485/Modbus TCP/DIDO, яку використовує решта платформи, що дозволяє EMS координувати рішення про передачу зі станом заряду батареї та пріоритетом навантаження, а не перемикатися виключно за порогом напруги.
Десять мілісекунд — це приблизно половина циклу при 50 Гц. Цей поріг не є довільним — він налаштований таким чином, щоб залишатися в межах допуску на проходження обладнання, яке, швидше за все, буде пошкоджено або виведено з ладу через переривання: частотно-регулюючі приводи, ІТ-навантаження з підтримкою ДБЖ і точні виробничі контролери, які сприймають будь-яке падіння напруги як стан несправності та вимикаються в якості оборони. Перемикач, який займає 100 мс або навіть 50 мс, все одно може вимкнути це захисне відключення, навіть якщо живлення технічно ніколи не зникало повністю.
Ось чому функція перемикання розглядається як окрема категорія апаратного забезпечення, а не складена в PCS або батарейний кабінет. Ізоляція його в спеціальну шафу, обладнану STS — незалежно від того, чи це MS-MPPT400-2 чи MS-TS500-2 — означає, що рішення про перемикання не вимагає очікування логіки на стороні батареї або синхронізації PCS, звідки на практиці фактично виходить число менше 10 мс.
Для глибшого аналізу архітектури каналів і специфікацій комутації, що стоять за апаратним забезпеченням цього покоління, платформи Розбивка специфікації 8-канального MPPT і STS 500 кВт більш детально охоплює комутаційне обладнання. Для команд, які оцінюють, як цей комутаційний рівень вписується в повне розгортання батареї, ширше Лінійка рішень C&I ESS є відправною точкою для відповідності кількості шаф, режиму з’єднання та комутаційної потужності для конкретного сайту.
←
