Серія Deye GE-F128/F240/F256 зовнішня батарейна шафа: дрібномасштабний посібник C&I ESS

Новий еталон для малих комерційних і промислових накопичувачів енергії

Більшість комерційних і промислових об’єктів не потребують акумуляторної батареї потужністю мегават. Завод, який працює в режимі пікового навантаження, торговий центр, який компенсує витрати, або ферма, що підтримує критичні навантаження, зазвичай потребує десь від 100 кВт-год до 300 кВт-год — достатньо, щоб мати значення, але недостатньо, щоб виправдати контейнерну систему з рідинним охолодженням із власною бригадою технічного обслуговування. Цей розрив саме там, де Зовнішня акумуляторна шафа Deye GE-F128/F240/F256 позиціонується як частина більш широкої родини невеликі рішення C&I ESS .

Серія GE-F, побудована на базі літієво-залізо-фосфатного елемента ємністю 314 А·год і в поєднанні з гібридними інверторами Deye потужністю 30–125 кВт або модульними блоками PCS, забезпечує повну шестивимірну архітектуру безпеки, інтелектуальне повітряне охолодження та паралельне розширення до 10 блоків у шафу, яка встановлюється без свердління стін або несіння навантаження. конструкційна робота.

Три шафи, одна платформа

Серія охоплює три фізичні розміри шафи, кожна з яких пропонується в кількох конфігураціях з енергоспоживанням, побудованих з того самого акумуляторного модуля ємністю 16,08 кВт·год:

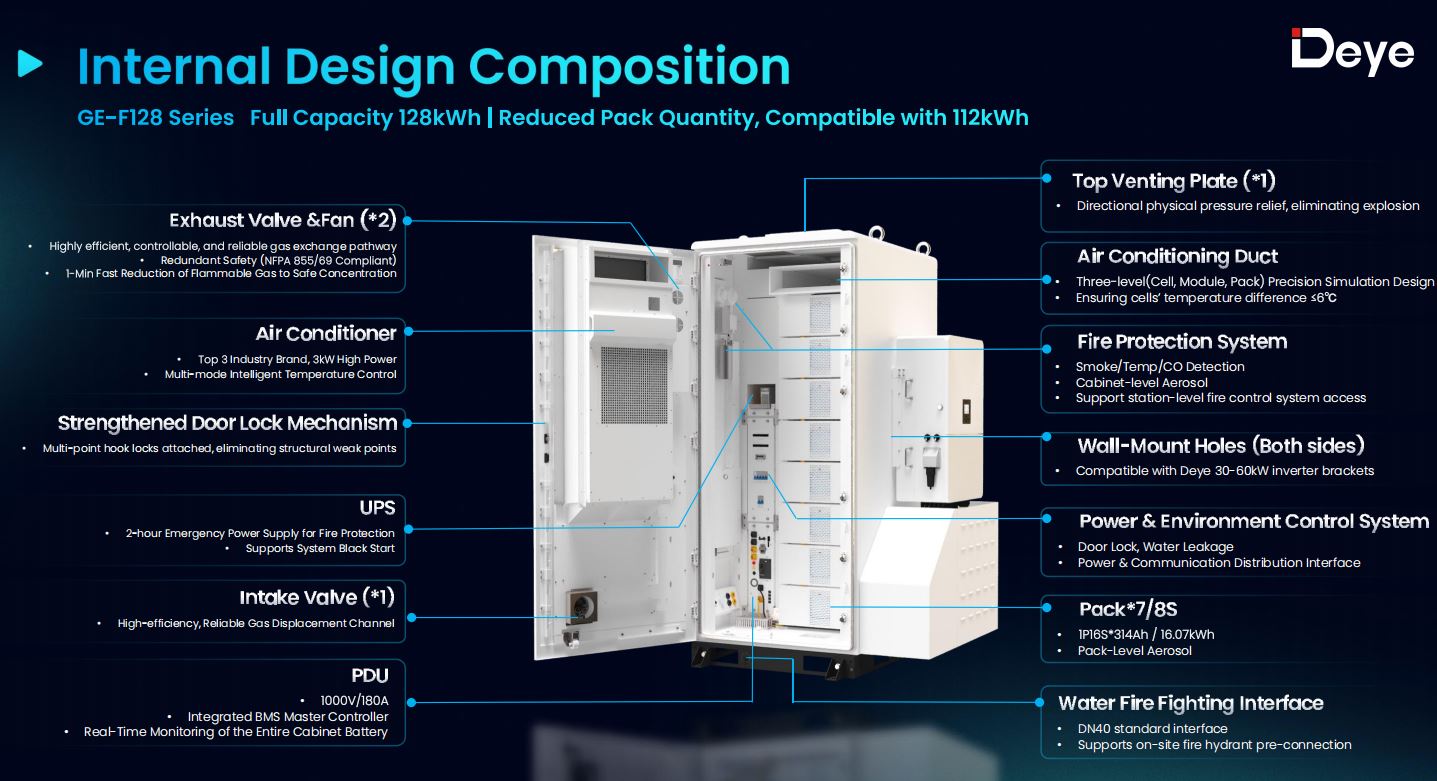

• Серія GE-F128 — те Зовнішня акумуляторна шафа GE-F112/128 , 112,4 кВт·год і 128,5 кВт·год, 7 або 8 модулів

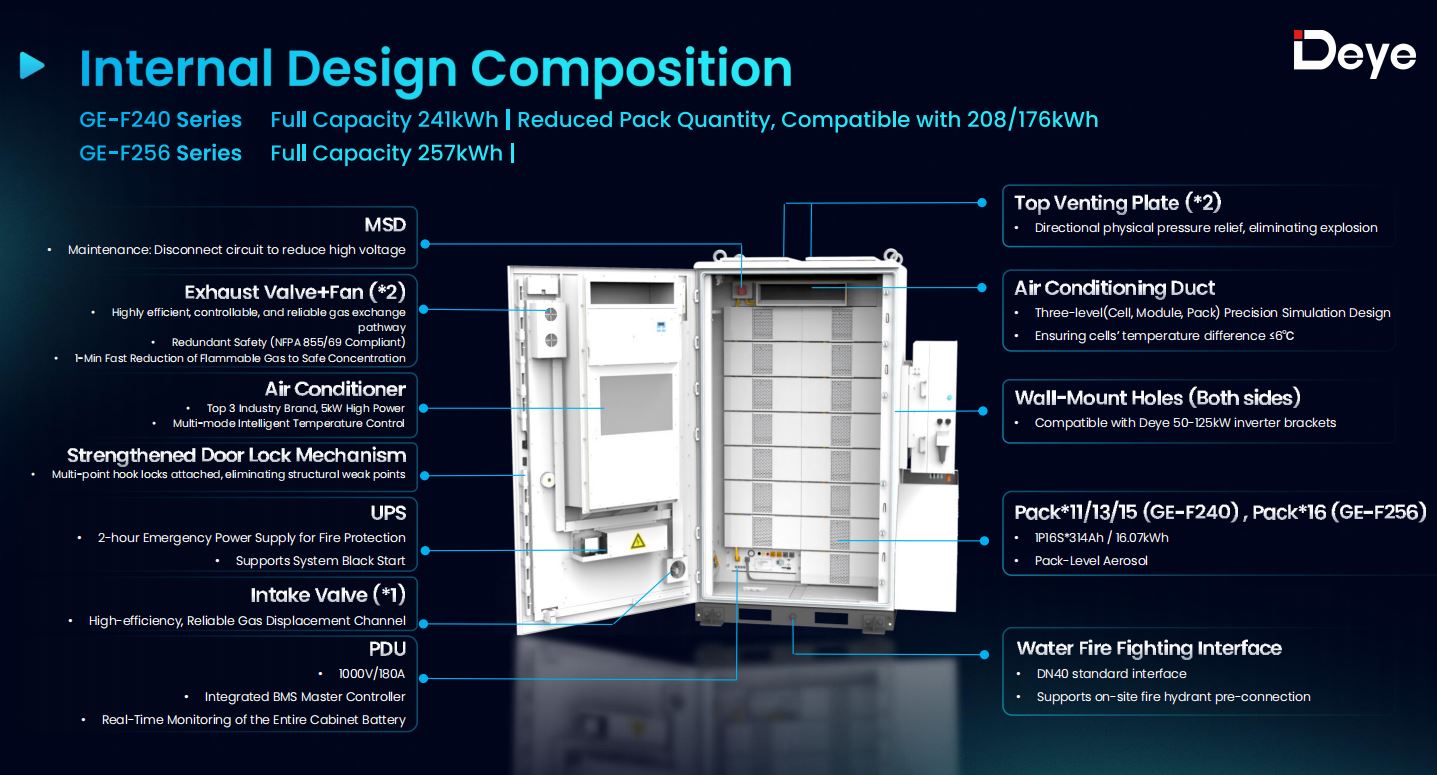

• Серія GE-F240 (GE-F176 / GE-F208 / GE-F240) — частина GE-F240/256 зовнішня серія акумуляторних шаф , від 176,84 кВт-год до 241,15 кВт-год, від 11 до 15 модулів
• Серія GE-F256 — також в рамках платформи GE-F240/256, 257.23kWh, 16 модулів

Кожен варіант має одну базову комірку — блок LFP 1P16S 314Ah з номінальною напругою 51,2 В, що забезпечує узгодженість екосистеми аксесуарів, протоколу зв’язку та систем безпеки в усій лінійці. Робоча напруга коливається від 280 В на найменшій конфігурації до 934,4 В на GE-F256, і кожен корпус підтримує максимальний струм заряду/розряду 180 А з піком 285 А протягом 15 секунд.

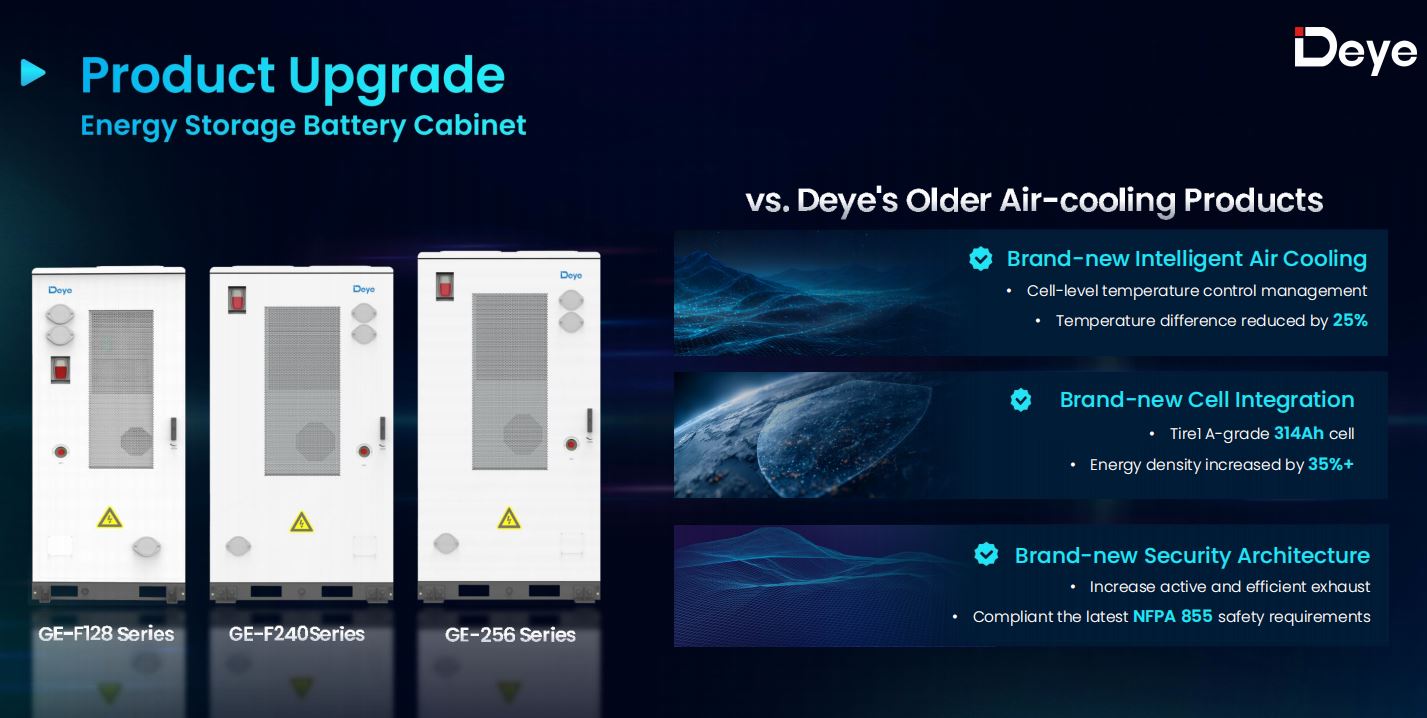

Чому елементи 314Ah змінюють економіку

Перехід від акумулятора попереднього покоління ємністю 100 А·год до акумулятора ємністю 314 А·год — це не просто збільшення ємності. Менша кількість комірок більшого розміру означає менше з’єднань на рівні блоку, менше потенційних точок збою та простіший внутрішній джгут проводів — це є значною причиною того, чому ціна за одиницю продукції серії GE-F128 знижується приблизно на 25% порівняно зі старими шафами з повітряним охолодженням Deye та приблизно на 15% на більшій платформі GE-F240/256.

Цикл життя також значно покращується. Елемент 314Ah розрахований на 8000 циклів при 0,5°C і 25°C до 70% після закінчення терміну служби, порівняно з 6000 циклами на комірці попереднього покоління, без зниження номінальних характеристик при 45°C і різниці температур між комірками в межах 6°C — на 25% менший розкид, ніж вдавалося для старішої конструкції.

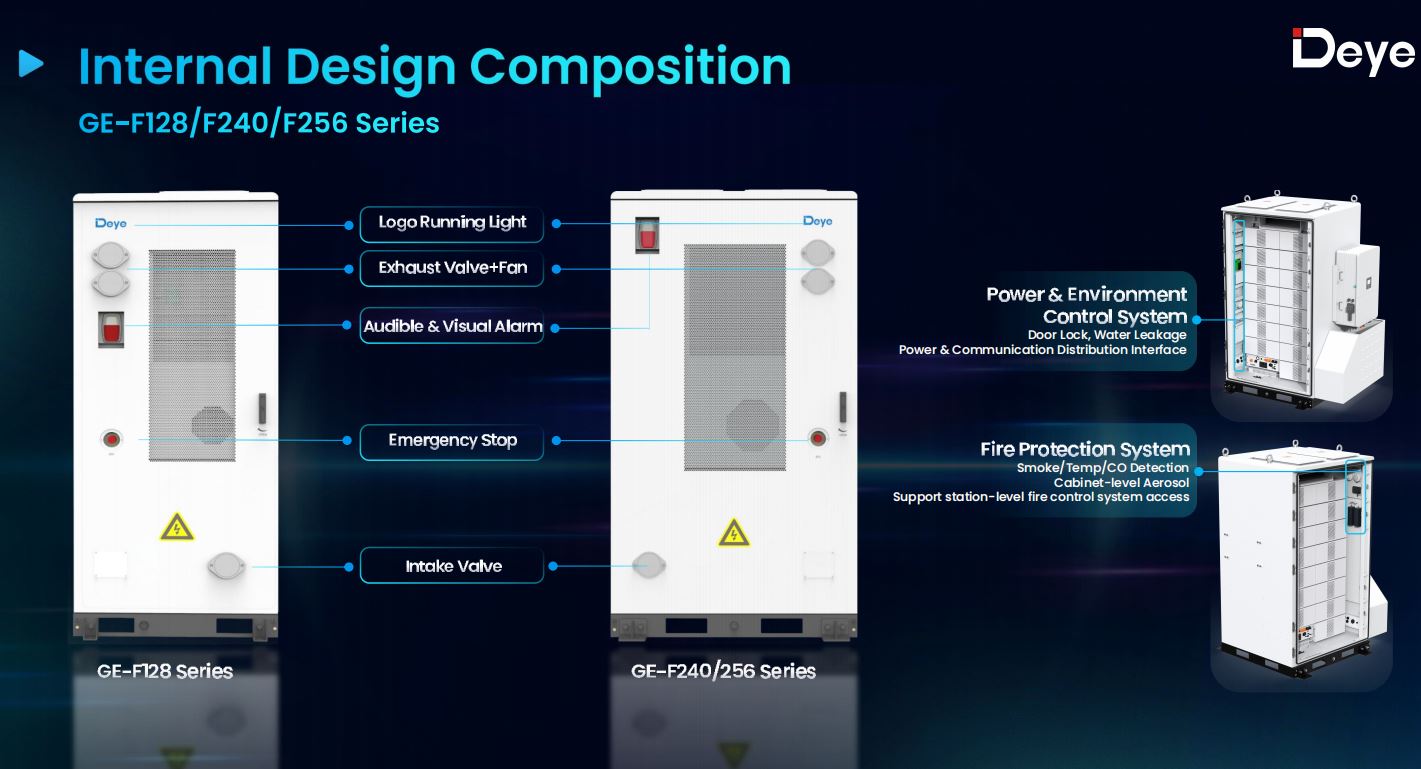

Шестивимірна безпека: від D1 до D6

Акумуляторні шафи, які стоять на відкритому повітрі поруч із завантажувальним майданчиком або заводською стіною, не можуть отримати розкіш спеціального пожежонебезпечного приміщення, тому конструкція безпеки повинна виконувати більше роботи самостійно. Дей структурує це на шість рівнів, кожен з яких стосується окремого режиму відмови:

1. D1 — Електрична ізоляція , запобігаючи поширенню помилок між пакетами
2. D2 — Фізична/теплоізоляція між осередками та модулями
3. D3 — Активна вентиляція , очищаючи горючий газ до безпечної концентрації протягом однієї хвилини
4. D4 — Спрямований рельєф вибуху через встановлену зверху вентиляційну пластину
5. D5 — Аерозольне придушення як на рівні упаковки, так і на рівні шафи
6. D6 — Водяний протипожежний інтерфейс , стандартне з’єднання DN40 для попереднього під’єднання гідранта на місці

Будь-кому, хто порівнює технічні характеристики, варто звернути увагу на одну деталь: встановлено вибухову вентиляцію зверху корпусу, а не ззаду. Це має значення при встановленні «спина до спини» або «пліч-о-пліч», коли вентиляційна панель, встановлена ​​ззаду, буде або заблокована, або потребуватиме додаткового вільного простору, якого на місці може не бути. Шафа також оснащена 2-годинним джерелом аварійного живлення з підтримкою ДБЖ, тому система протипожежного захисту продовжує працювати навіть у разі переривання основного живлення, і вона відповідає NFPA 855, NFPA 68/69 та UL9540A.

Розумне повітряне охолодження без штрафних санкцій

Повітряне охолодження має репутацію невдалого в жаркому кліматі, звідки зазвичай і походить аргумент «рідинне охолодження лише для чогось серйозного». Серія GE-F відштовхується від цього завдяки трирівневому (комірка, модуль, пакет) каналу кондиціонування повітря з точною імітацією, що приводиться в дію кондиціонером найвищого рівня промислового бренду з номінальною потужністю 3 кВт на GE-F128 і 5 кВт на GE-F240/256.

Результат є без зниження номіналу до 45°C температура навколишнього середовища — порогове значення, якого більшість конкурентів з повітряним охолодженням не можуть досягти або досягти лише за допомогою ширшого розкиду температури клітин. Власні порівняльні дані Deye показують, що кілька конкуруючих шаф з повітряним охолодженням нагріваються до 40°C, перш ніж почнеться зниження номінальних характеристик, з різницею температур 8–10°C проти 6°C у серії GE-F. Для установки на даху або на завантажувальній платформі в Південній Європі чи на Близькому Сході влітку цей розрив є різницею між повною номінальною потужністю та системою, яка спокійно регулює себе вдень.

Підбір шафи до блоку живлення

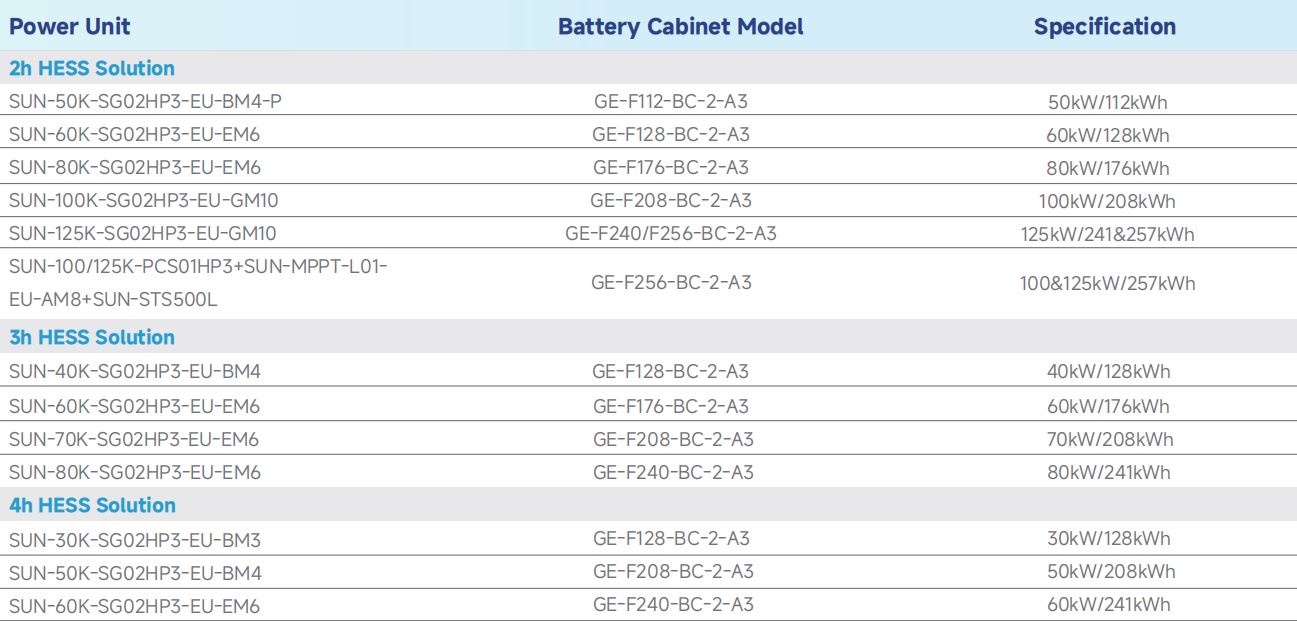

Серія GE-F не продається як один фіксований пакет — це меню. Залежно від бажаної тривалості розряду (2 год/3 год/4 год) і загальної потужності одна шафа може поєднуватися з різними Трифазні високовольтні гібридні інвертори Deye , або, для більшого GE-F240/256, з модульним стеком PCS MPPT STS:

• Серія GE-F128 в парі з гібридними інверторами 30–60 кВт
• Серія GE-F240/256 поєднується з гібридними інверторами потужністю 50–125 кВт або з модульною системою перетворення електроенергії SUN-100K/125K-PCS01HP3

Одинарний Трифазний гібридний інвертор SUN-60K відповідає a Зовнішня акумуляторна шафа GE-F128 , наприклад, забезпечує 2-годинну систему потужністю 60 кВт/128 кВт-год. Замініть блок SUN-30K на ту саму шафу, і він стане 4-годинною конфігурацією 30 кВт/128 кВт·год — таке ж апаратне забезпечення батареї, інший робочий цикл, вибраний виключно шляхом відповідності номінального струму інвертора бажаному вікну розряду.

Масштабування повз єдиний кабінет

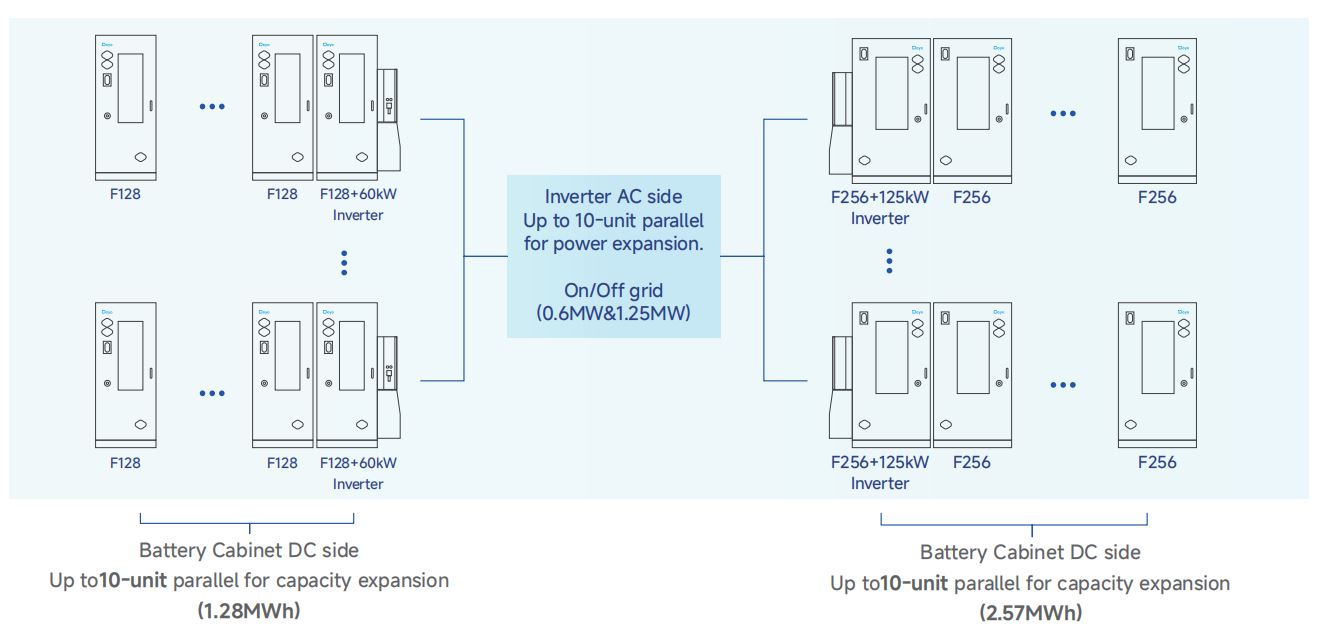

Одинарний GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to Можна паралельно підключити 10 шаф на стек, що забезпечує серію GE-F128 до 1,28 МВт-год, а серії GE-F240/256 — до 2,41–2,57 МВт-год — достатньо для переходу на територію, охоплену Deye великомасштабні системи BESS для проектів, які повністю переростають підхід до модульних шаф. З боку змінного струму інвертори Deye серії HP3 підтримують паралельне підключення до 10 одиниць , підвищуючи потужність увімкненої та поза мережею до 0,6 МВт або 1,25 МВт залежно від моделі інвертора.

Конструкція інвертора також підтримує два незалежних акумуляторних входу, що означає, що шафи з різними специфікаціями — скажімо, існуючий GE-F128 разом із нещодавно доданим GE-F240 — можуть розміщуватися на одному блоку живлення, а не змушувати повну заміну парку, коли потребує зміни потужності.

Встановлення та віддалене керування

Підготовка об’єкта — це місце, де фактично ховається значна частина загальної вартості установки акумуляторної системи — бетонні підкладки, армування стін, спеціальні кронштейни. Зовнішня стінка шафи GE-F має попередньо встановлені положення монтажу інвертора з обох боків, тому кронштейн інвертора кріпиться безпосередньо до шафи, а не вимагає окремого огляду для кріплення на стіні. Deye пропонує три способи підйому залежно від ваги інвертора та доступу до місця: підйом краном/вилочним навантажувачем для установок потужністю 100–125 кВт (~150 кг), простий підйом ланцюгом для установок потужністю 60–125 кВт і ручний підйом для установок потужністю 30–50 кВт (~80 кг).

Після введення в експлуатацію системою керують або локально через Bluetooth/USB, або віддалено через платформу Deye Cloud, яка обслуговує оновлення прошивки, планування заряду/розряду з урахуванням динамічних тарифів і моніторинг у режимі реального часу понад 30 мовами.

Куди підходить серія GE-F

Жодне з цього не спрямоване на сховище у комунальному масштабі — Дейє чітко заявляє, що рідинне охолодження залишається кращим варіантом понад приблизно 300 кВт/год або у додатках з високим рівнем C. Серії GE-F128/F240/F256 націлені на простір трохи нижче: фабрики, торгові центри, ферми та автономні острівні мікромережі, що працюють у конфігураціях PV-BESS, PV-BESS-дизель або прямих конфігураціях BESS, де повна контейнерна система була б надмірною, але батарея житлового масштабу не покрила б навантаження. Для порівняння, проекти, які потребують повністю упакованого, а не модульного підходу, можуть подивитися на Deye's системи зберігання енергії акумуляторів для C&I проектів , або, для невеликих одношафних сайтів, the гібридні інвертори накопичення енергії «все в одному». .

Для інсталятора або системного інтегратора, який оцінює проект C&I потужністю 100–300 кВт·год, практичні запитання зводяться до очікуваної температури навколишнього середовища, необхідної тривалості розряду та чи ймовірно розширення об’єкта пізніше. Серія GE-F відповідає всім трьом вимогам, не змушуючи вибирати між ними — повітряне охолодження без зниження номінальних характеристик до 45°C, тривалість, що встановлюється вибором інвертора, а не фіксованою апаратною конфігурацією, і паралельний шлях розширення, вбудований з першого дня.
