Пояснення характеристик SUN-MPPT-L01-EU-AM8 і SUN-STS500L: 8 каналів, 500 кВт STS

Два модулі, дві різні роботи

SUN-MPPT-L01-EU-AM8 і SUN-STS500L розташовані на протилежних кінцях одного кластера C&I ESS. Один забирає енергію з фотоелектричних ліній і максимально ефективно передає її до PCS. Інший вирішує, яке джерело живлення — мережа, генератор чи сама PCS — фактично досягає навантаження. Жоден не замінює інший, і розуміння того, де починається і закінчується робота кожного, полегшує правильний розмір системи.

SUN-MPPT-L01-EU-AM8: Що насправді роблять 8 трекерів

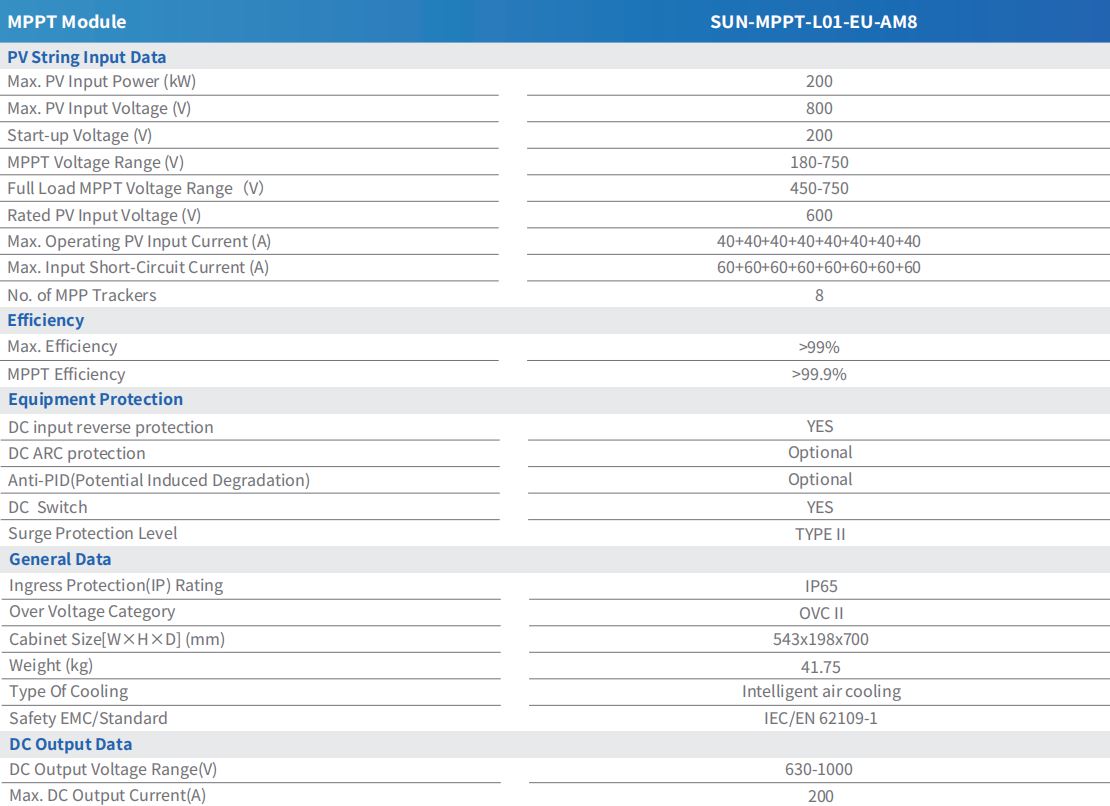

Цей модуль працює 8 незалежних трекерів MPP , кожна з яких розрахована на 40 А робочого струму та обмеження струму короткого замикання 60 А, для сумарної максимальної вхідної PV потужності 200 кВт. Оскільки трекери є незалежними, а не згрупованими, подія затінення або збій на одному рядку ізольовано для цього каналу замість того, щоб перетягувати інші сім.

Вікна напруги мають таке ж значення, як і підрахунок трекера. Пускова напруга становить 200 В, діапазон напруги MPPT становить 180-750 В, а при повному навантаженні він звужується до 450-750 В. Номінальна вхідна напруга PV становить 600 В, а вихід постійного струму подається на PCS при 630-1000 В, обмежений 200 А. Максимальна ефективність оцінюється вище 99%, а сама ефективність відстеження MPPT перевищує 99,9% — різниця між двома числами полягає в тому, наскільки добре модуль знаходить і утримує фактичну точку пікової потужності при зміні умов. Для читачів, які хочуть більш детально пояснити основну концепцію, це огляд відстеження точки максимальної потужності та чому це важливо охоплює основи.

SUN-STS500L: комутаційна здатність і час

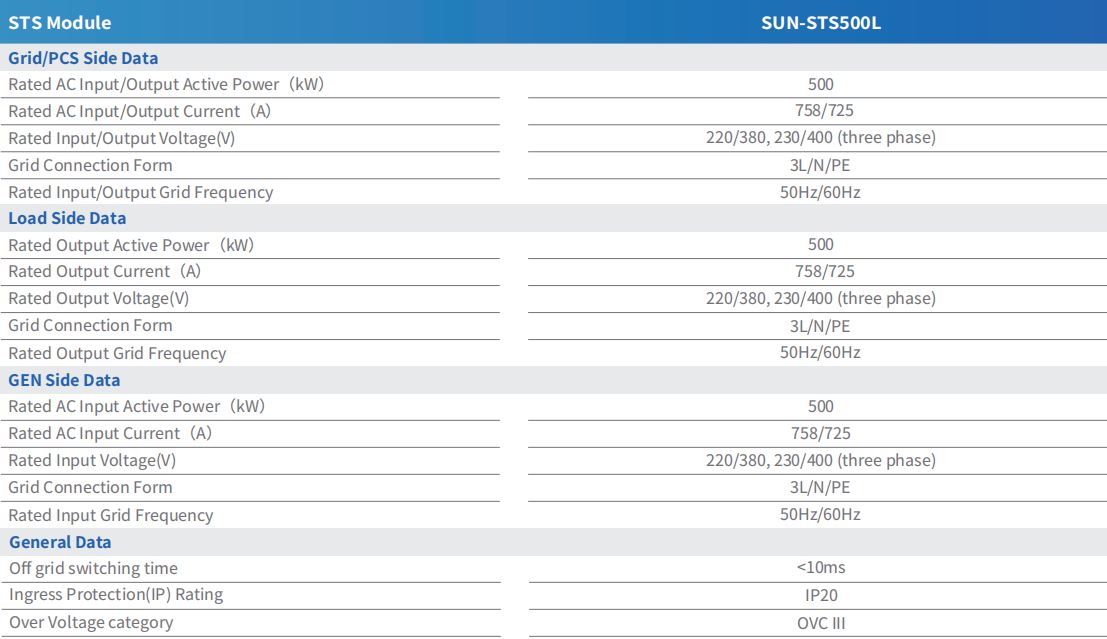

SUN-STS500L побудовано навколо однієї цифри: a 500 кВт комутаційна здатність, застосована однаково на стороні Grid/PCS, стороні навантаження та стороні GEN. Кожна сторона розрахована на однаковий вхідний або вихідний струм 758 A/725 A при трифазному напрузі 220/380 В або 230/400 В, підключеному в конфігурації 3L/N/PE на частоті 50 Гц або 60 Гц.

Час перемикання поза мережею становить менше 10 мс, що достатньо швидко, щоб підключене навантаження зазвичай не реєструвало перехід між режимами мережі, автономним режимом і дизель-генератором. Модуль має ступінь проникнення IP20 і категорію перенапруги OVC III, що відображає його роль як комутаційного компонента на стороні змінного струму, а не корпусу для зовнішнього використання.

Як два модулі працюють разом в одному кластері

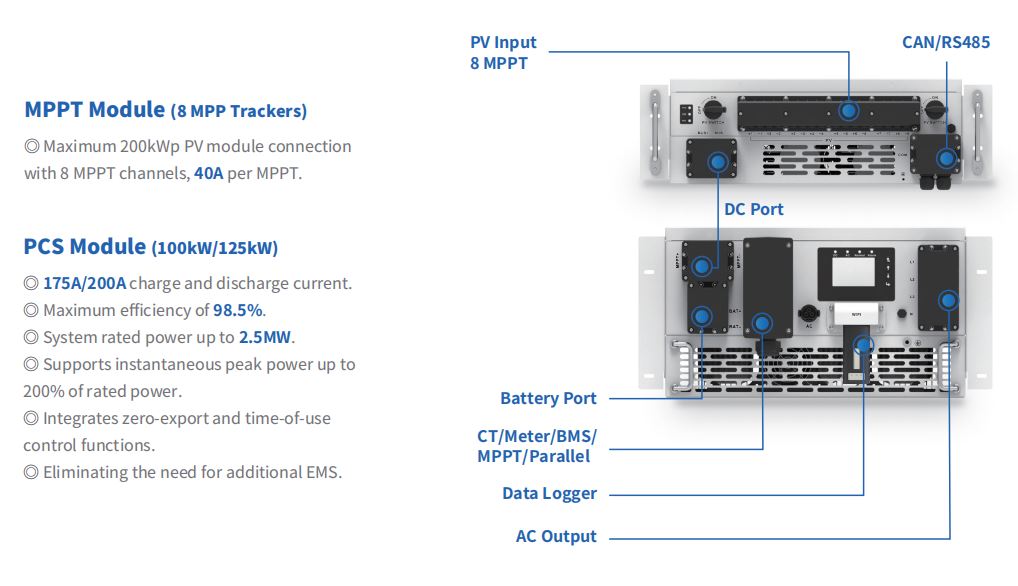

У типовій збірці ланцюги PV закінчуються на SUN-MPPT-L01-EU-AM8, який живить PCS на стороні постійного струму. SUN-STS500L розташований на стороні змінного струму, нижче за PCS, вирішуючи, чи споживати навантаження від мережі, живлення від батареї PCS або дизель-генератора. Один блок STS500L підключається до п’яти блоків PCS потужністю 100 кВт або чотирьох блоків PCS потужністю 125 кВт, тому співвідношення MPPT до STS у кластері відповідає тому, скільки блоків PCS підключено до цього єдиного модуля STS.

Цей розподіл має значення під час усунення несправностей: проблема з низькою продуктивністю PV вказує на модуль MPPT і його дані на рівні трекера, тоді як затримка перемикання або помилка переходу в режим вказує на модуль STS і його електропроводку зі сторони змінного струму. Команди, які специфікують повний кластер навколо цих двох модулів, можуть переглянути повний Лінійка систем зберігання енергії C&I щоб узгодити кількість ПК і ємність батареї з рейтингами MPPT і STS вище.
