Пояснення системи батареї BOS-B Pro-A3: ємність, термін служби, конфігурація

Починаючи з одного модуля

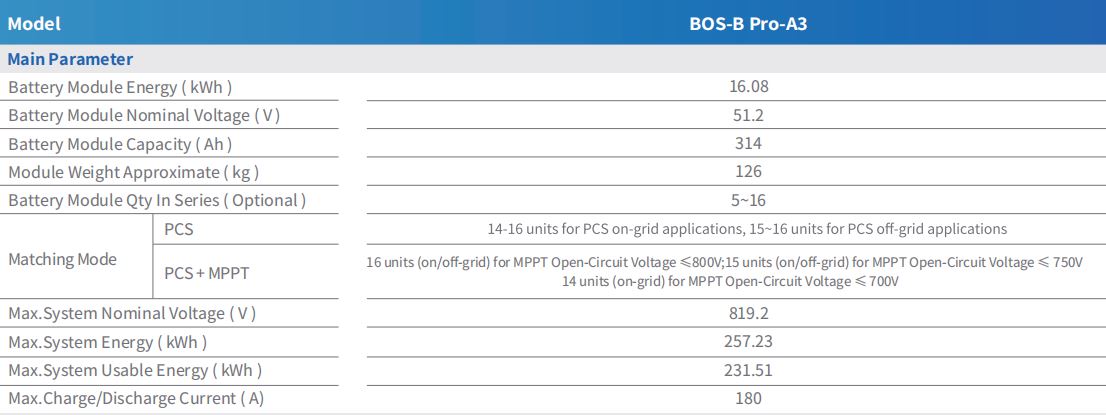

Кожна стійка BOS-B Pro-A3 складається з одного базового блоку: a 16,08 кВт/год модуль з номінальною напругою 51,2 В і ємністю 314 Ач, вагою 126 кг. Усе інше в системі — загальна енергія стійки, конфігурація серії, відповідна кількість PCS — масштабується від специфікації одного модуля.

Скільки модулів на стійку та чому вона змінюється

Між ними може бути стійка 5 і 16 батарейні модулі послідовно, але фактична стеля залежить від того, як підключена стійка. Підключені безпосередньо до PCS без MPPT у рядку, підтримуються від 14 до 16 пристроїв залежно від того, чи працює інсталяція в мережі чи поза мережею. Після додавання MPPT обмеження змінюється відповідно до напруги холостого ходу фотоелектричної системи: дозволено 16 одиниць при 800 В або нижче, 15 одиниць при 750 В або нижче, і 14 одиниць у мережі лише при 700 В або нижче.

У максимальній 16-модульній конфігурації стійка досягає номінальної напруги системи 819,2 В, максимальної системної енергії 257,23 кВт-год , і 231,51 кВт·год корисної енергії — розрив між цими двома показниками відображає рекомендовану глибину розряду 90%.

Обмеження заряду та розряду на рівні стійки

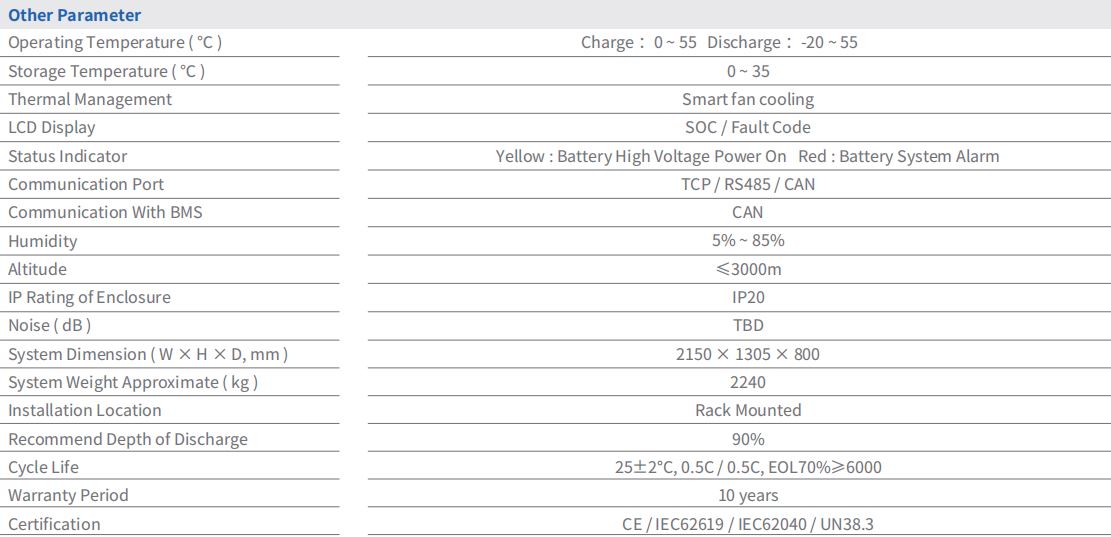

Незалежно від кількості модулів, максимальний струм заряду та розряду стійки обмежений 180А . Заряджання дозволяється в діапазоні від 0°C до 55°C, тоді як розряджання продовжується до -20°C, що дає системі більше робочого запасу в холодних умовах під час відключення живлення, ніж під час його повторного включення. Температура зберігання, окремо від робочої температури, обмежена 0-35°C.

Термін служби та що насправді покриває гарантія

Термін служби циклу оцінюється в 6000 циклів або більше до 70% кінцевої ємності, протестовано при 25±2°C зі швидкістю заряду 0,5C і розряду 0,5C. Навколо цієї цифри будується 10-річний гарантійний термін — стійка, що циклично перемикається один раз на день із перевіреною швидкістю та глибиною розряду, все ще повинна зберігати значну корисну ємність після закінчення гарантійного періоду.

Рекомендована глибина розряду встановлена ​​на рівні 90%, а хімічний склад модуля LFP дозволяє поєднати цю глибину розряду та рейтинг 6000 циклів протягом гарантійного терміну, а не обмінювати одне на інше, як цього вимагають інші хімічні процеси.

Корпус, комунікація та фізичний слід

Повна стійка має розміри 2150 × 1305 × 800 мм і важить приблизно 2240 кг у максимальній конфігурації, встановленої як блок, встановлений у стійці, а не окремо. Зв’язок здійснюється через TCP, RS485 або CAN, причому CAN спеціально використовується для зв’язку з BMS. Управління температурою здійснюється за допомогою інтелектуального охолодження вентилятором, а корпус має рейтинг IP20, що підходить для установки в приміщенні або в закритому приміщенні, а не для прямого виходу на вулицю.

Про стан повідомляється через SOC і дисплей кодів несправностей, що підтримується двокольоровою системою індикаторів — жовтим для високої напруги живлення, червоним для тривоги акумуляторної системи — тому технік може прочитати стан стійки, не відкриваючи панель або підключаючи ноутбук. Сертифікація охоплює CE, IEC62619, IEC62040 і UN38.3.

Де це підходить для більшої конструкції

Ці цифри для кожної стійки є будівельним блоком для чогось більшого: один PCS може містити до 16 стійків паралельно, тому загальна енергоємність проекту насправді становить лише цифру 257,23 кВт/год на стійку, помножену на кількість стійок, яку дозволяє кількість PCS. Будь-хто, хто хоче повний кластер навколо цієї батареї, може переглянути ширше лінійка великомасштабних акумуляторних систем зберігання енергії щоб побачити, як співвідносяться кількість стійок, рейтинг PCS і загальна ємність сайту.
