Утримання клітин при температурі нижче 35°C: шлях MS-GS215-2H3 до 6000 циклів і 70% EOL

Content

1 Число, яке не відображається в порівняльній таблиці специфікацій
2 Двонаправлений контур керування, а не лише охолодження
3 Циркуляція повітряного потоку: надходження повітря постійної температури до кожної упаковки, а не лише до кімнати
4 Ізоляція як пасивна зупинка зворотного ходу
5 Приміщення PCS має власний контур охолодження
6 Що насправді купує 35°C Control: 6000 циклів і 70% EOL
7 Робочий діапазон: від -20°C до 50°C, IP54, C5
8 Що це означає для загальної вартості володіння

Число, яке не відображається в порівняльній таблиці специфікацій

Більшість акумуляторних шаф C&I порівнюють за кВт/год, кВт і ціною за цикл. Те, на що рідко звертають увагу, так це на цикл контролю температури, який визначає, чи є заявлене число циклів реалістичним чи оптимістичним. Комірка, що зберігається при 35°C, деградує за кривою, яка значно відрізняється від тієї, яка регулярно підвищується до 45°C або 50°C, і ця різниця поєднується протягом тисяч циклів у роки придатного для використання ресурсу активу.

MS-GS215-2H3 від Deye пов’язує це ≥6000 циклів, 70% термін служби рейтинг ємності безпосередньо до системи теплового керування, побудованої навколо однієї цілі: підтримувати кожну комірку нижче 35°C, незалежно від умов навколишнього середовища чи навантаження на зарядку/розрядку. У цьому фрагменті розповідається про те, як ця ціль насправді утримується.

Двонаправлений контур керування, а не лише охолодження

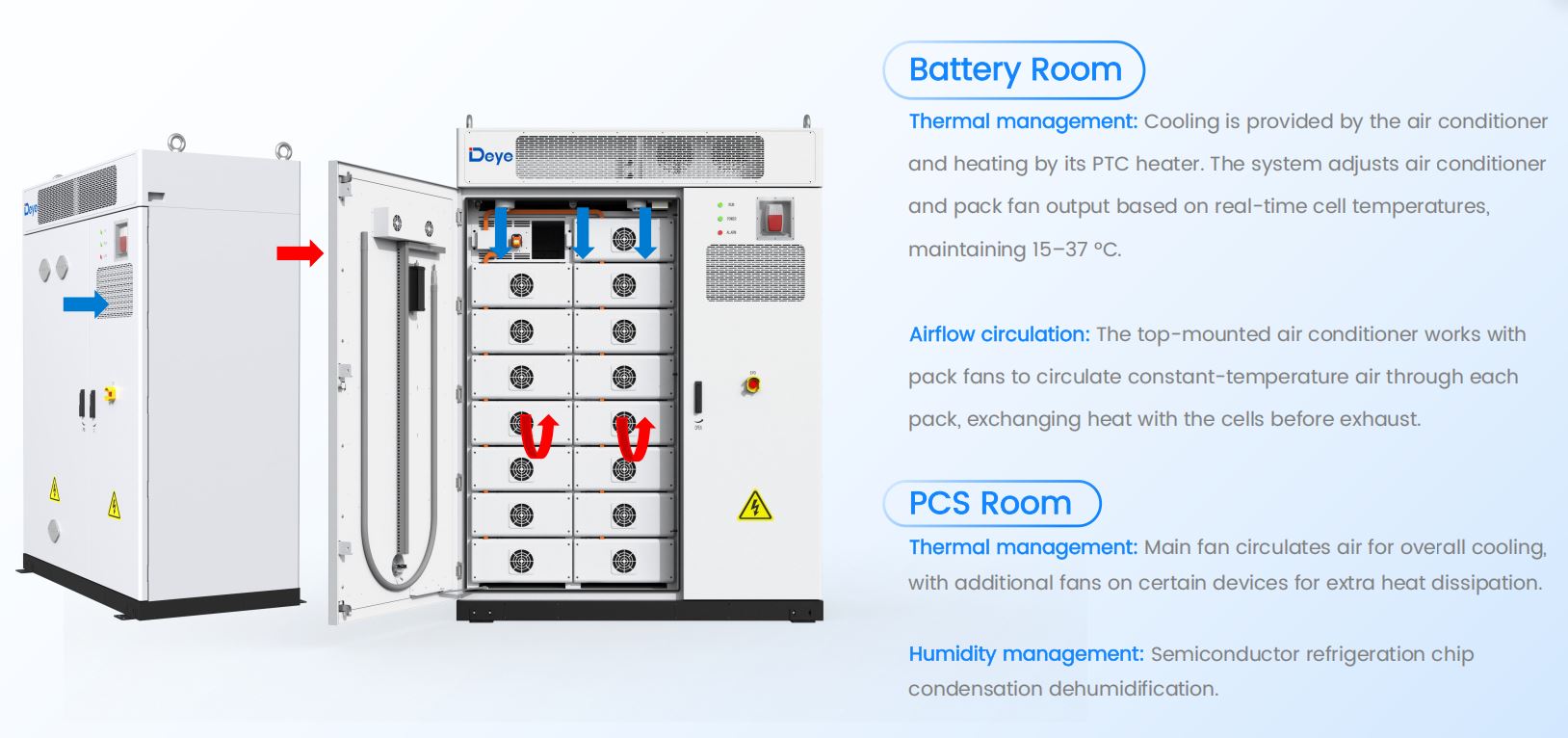

Акумуляторна кімната не покладається на один блок охолодження, який реагує на один датчик. Охолодження відбувається від кондиціонера; нагрівання відбувається від нагрівача PTC, вбудованого в той самий контур. Обидва регулюються безперервно на основі показань температури клітини в режимі реального часу разом із потужністю вентилятора упаковки, утримуючи відсік у робочому діапазоні 15–37°C .

Запуск опалення та охолодження в одному контурі керування має значення в кліматичних умовах із сильними коливаннями день-ніч або екстремальними сезонними змінами. Шафа, яка лише охолоджує, дозволить елементам охолоджуватися взимку вранці, що погіршує сприйняття заряду та прискорює ризик літієвого покриття за низьких температур так само, як тепло прискорює деградацію на іншому кінці.

Циркуляція повітряного потоку: надходження повітря постійної температури до кожної упаковки, а не лише до кімнати

Підтримувати середню температуру на рівні кімнати – це не те саме, що підтримувати таку температуру в кожній камері — середня температура у відділенні може становити 30°C, тоді як рюкзаки на задній панелі гарячіші, ніж рюкзаки біля кондиціонера. Розробка Deye спрямована в ефір активно, а не пасивно: кондиціонер, що встановлюється зверху, працює разом із вентиляторами окремого блоку , проштовхуючи повітря постійної температури через кожну упаковку по черзі, щоб воно обмінювалося теплом із клітинами безпосередньо перед вичерпанням.

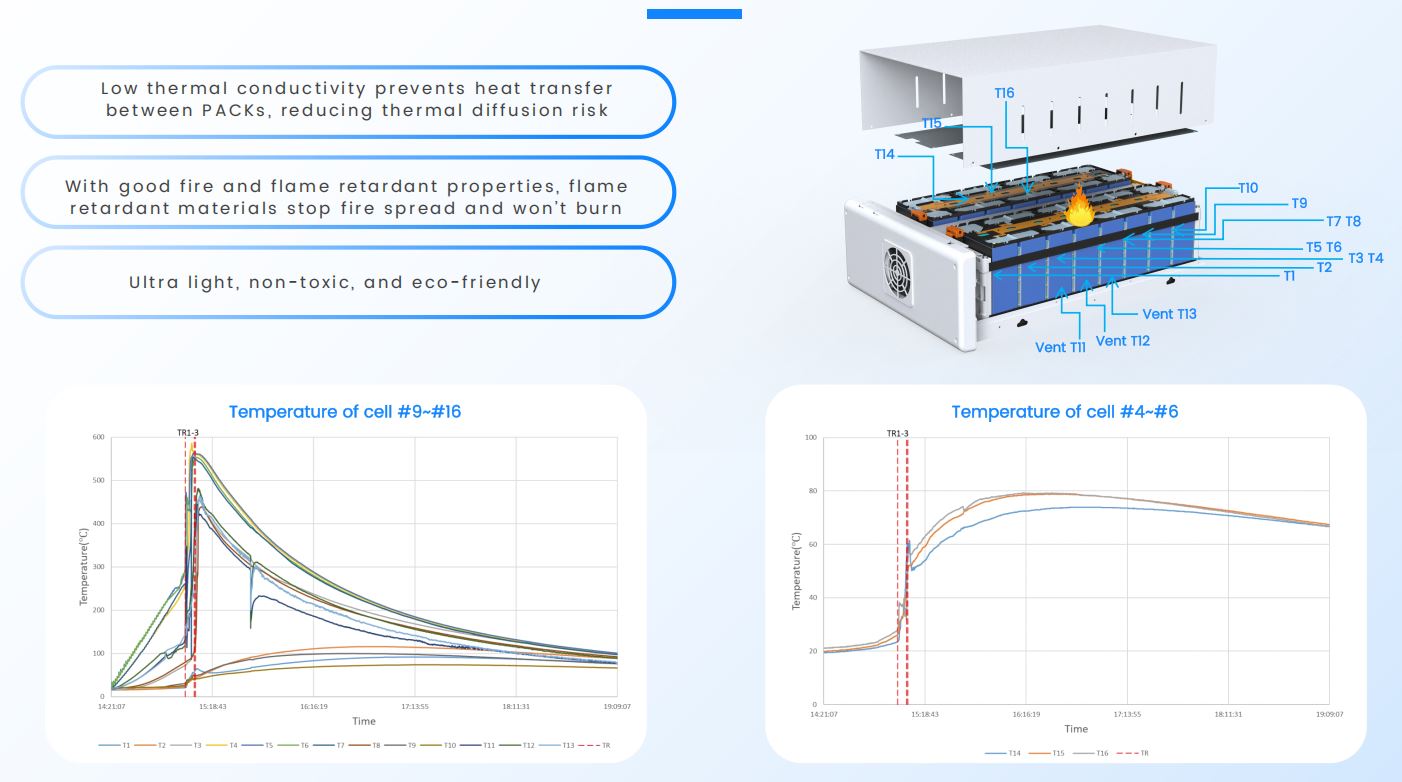

Точки моніторингу температури по всій упаковці
Зона	Контрольований діапазон
Нижні пакети	Клітини №1–8 (T1–T9)
Верхні пакети	Клітини №9–16 (T10–T16)
Вентиляційні зони	Т11, Т12, Т13

Ця циркуляція упаковки за упаковкою є тим, що робить дельту температури між клітинками, а не лише середню температуру в кімнаті, контрольованою змінною. Шафа, яка вимірює лише температуру навколишнього повітря, не може вчасно зафіксувати жодного перегріву пакета; той, який контролює шістнадцять окремих зон, може.

Ізоляція як пасивна зупинка зворотного ходу

Активний повітряний потік відповідає нормальним умовам експлуатації, але ізоляційний шар на рівні упаковки обмежує те, як далеко поширюється тепло, якщо одна упаковка дійсно нагрівається. Матеріал між пакетами спеціалізується на низькій теплопровідності, спеціально для уповільнення передачі тепла до сусідніх пакетів, що зменшує ризик дифузії тепла через пакет. Він також вогнестійкий, легкий і нетоксичний — властивості, які важливі як для того, що відбувається під час активної термічної події, так і для рутинної повсякденної експлуатації.

Це той самий ізоляційний шар, який функціонує як захід стримування в конструкції шафи протипожежної безпеки — управління теплом і пожежна безпека тут не є окремими системами, вони мають один фізичний бар’єр, виконуючи дві роботи одночасно.

Приміщення PCS має власний контур охолодження

Силова електроніка створює власне теплове навантаження незалежно від батареї, тому відсік PCS управляється окремо від приміщення для батареї. Основний вентилятор забезпечує загальну циркуляцію повітря, а додаткові вентилятори встановлені на спеціальних компонентах із високим рівнем розсіювання для цілеспрямованого охолодження. Вологість контролюється за допомогою напівпровідникового холодильного чіпа, який конденсує та видаляє вологу з повітря в камері.

Розділення двох теплових зон дозволяє уникнути загального конструктивного скорочення: спільне використання одного контуру охолодження між батареями та силовою електронікою призводить до зменшення розміру обох, оскільки вони мають різні температурні допуски та різні наслідки відмов.

Що насправді купує 35°C Control: 6000 циклів і 70% EOL

Головні номери на цьому кабінеті — ≥6000 циклів і 70% збереження ємності в кінці терміну експлуатації — не є незалежними від теплової системи, описаної вище; вони є прямим результатом цього. Показники життєвого циклу LFP завжди залежать від робочої температури, і оцінка Дейе досяжна лише тому, що контур керування температурою утримує клітини в діапазоні 15–37°C, описаному раніше, а не дозволяє їм дрейфувати з умовами навколишнього середовища.

Контекст рейтингу життєвого циклу
Метрика	Значення
Цикл життя	≥6000 циклів
Ємність наприкінці терміну служби	70%
Стеля температури цільової камери	<35°C
Робоча смуга акумуляторної кімнати	15–37°C

Для проекту, який виконує щоденний цикл, 6000 циклів перетворюються на приблизно 16 років служби, перш ніж потужність впаде до 70% від паспортної таблички — число, яке дійсне, лише якщо теплова система виконує свою роботу в кожному з цих циклів, а не лише в умовах лабораторних випробувань.

Робочий діапазон: від -20°C до 50°C, IP54, C5

Внутрішній термоконтроль має значення лише в тому випадку, якщо сам корпус може витримати місце, на якому його розгорнуто. Шафа розрахована на від -20°C до 50°C навколишнього середовища (зі зниженням номіналу вище 45°C), несе ан IP54 рейтинг проникнення, і побудований відповідно до a Антикорозійний клас C5 для прибережних, промислових чи середовищ із високою вологістю. Розрахована робоча висота до 3000 м.

Жодна з цих трьох оцінок не виконує описану вище роботу внутрішнього контролю температури — вони визначають зовнішні умови, проти яких має працювати внутрішня система. Шафа з відмінним внутрішнім термоконтролем, але слабким рейтингом корпусу все одно не витримає в суворих умовах; обидва тут створені як пара.

Що це означає для загальної вартості володіння

Управління тепловим режимом непомітне в порівнянні специфікацій, але виявляється безпосередньо в двох цифрах, які мають значення для економіки проекту: реалізований життєвий цикл і швидкість зменшення потужності. Шафа, яка дозволяє елементам працювати в нагрітому стані, може досягти тієї самої зазначеної на табличці кВт-год у перший день, але досягти 70% потужності роками раніше, ніж передбачає номінальна кількість циклів, перетворюючи 15-річний актив на 10-річний.

Для інтеграторів, які оцінюють загальну вартість володіння проектом, а не лише його початкову ціну, теплова архітектура, описана тут, фактично відповідає ціні 10-річної гарантії класу. Варто переглянути разом із тим, як система перетворення електроенергії координується з BMS, щоб зберегти термін служби батареї в режимі реального часу, і проти повного Лінійка рішень C&I ESS якщо порівнювати шафи за вартістю життєвого циклу, а не лише за загальною місткістю.
