Що таке мережевий інвертор?

Сонячні батареї виробляють електроенергію постійного струму (DC), але ваш будинок, офіс і комунальна мережа працюють від змінного струму (AC). Мережевий інвертор заповнює цю прогалину. Він перетворює вихідний сигнал постійного струму вашої сонячної батареї в живлення змінного струму, сумісне з мережею, синхронізує цей вихід із напругою та частотою комунального підприємства та керує потоком електроенергії між вашою системою та мережею.

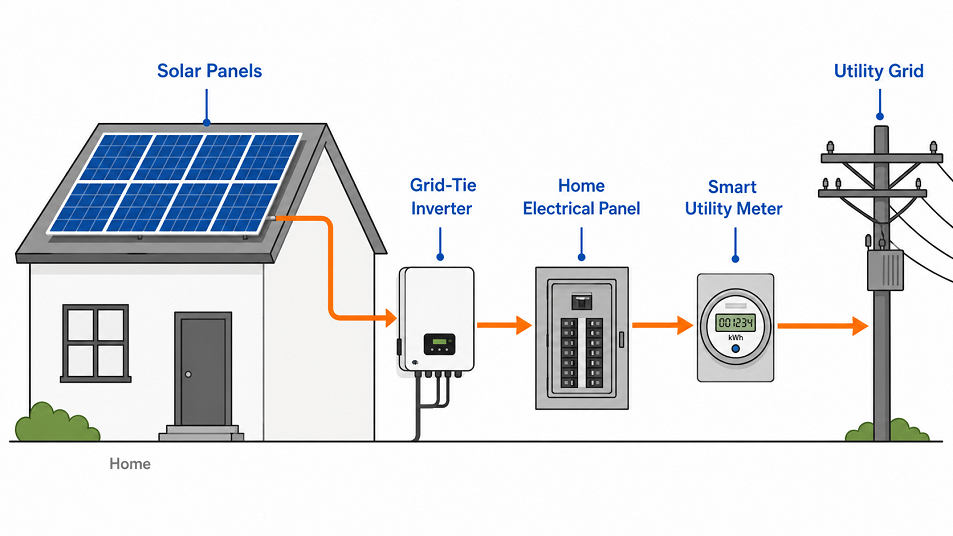

Типова мережева сонячна установка складається з трьох основних елементів: фотоелектричної панелі, яка вловлює сонячне світло, мережеві інвертори для житлових і комерційних сонячних систем які перетворюють та керують енергією, а також двонаправлений інтелектуальний лічильник, який точно записує, скільки енергії ви берете з мережі та скільки експортуєте назад. На відміну від автономних систем, які покладаються на батареї для незалежного функціонування, система, пов’язана з мережею, використовує комунальну мережу як буфер — черпаючи з неї, коли вироблення сонячної енергії стає недостатнім, і повертаючи надлишкову електроенергію, коли виробництво перевищує попит.

Ця архітектура робить мережеві системи найбільш економічно ефективним і широко розповсюдженим типом сонячної установки, особливо в міських і приміських районах зі стабільним доступом до електромережі. Немає потреби в дорогому накопиченні акумуляторів, щоб підтримувати безперервне живлення, а економічні показники ще більше покращуються завдяки програмам чистого вимірювання, які кредитують користувачів за електроенергію, яку вони повертають до мережі.

Як працює мережевий інвертор

Високоефективні фотоелектричні панелі генерувати електроенергію постійного струму, напруга та струм якої постійно змінюються залежно від інтенсивності сонячного світла, температури та затінення. Першим завданням інвертора є кондиціонування цього коливаючого вхідного сигналу у щось стабільне та придатне для використання. Всередині вхідний каскад фільтрує необроблений постійний струм, інверторний міст використовує високошвидкісні перемикаючі транзистори (зазвичай IGBT) для імітації форми сигналу змінного струму, а вихідний фільтр згладжує результат у чисту синусоїду, яка відповідає стандартам мережі.

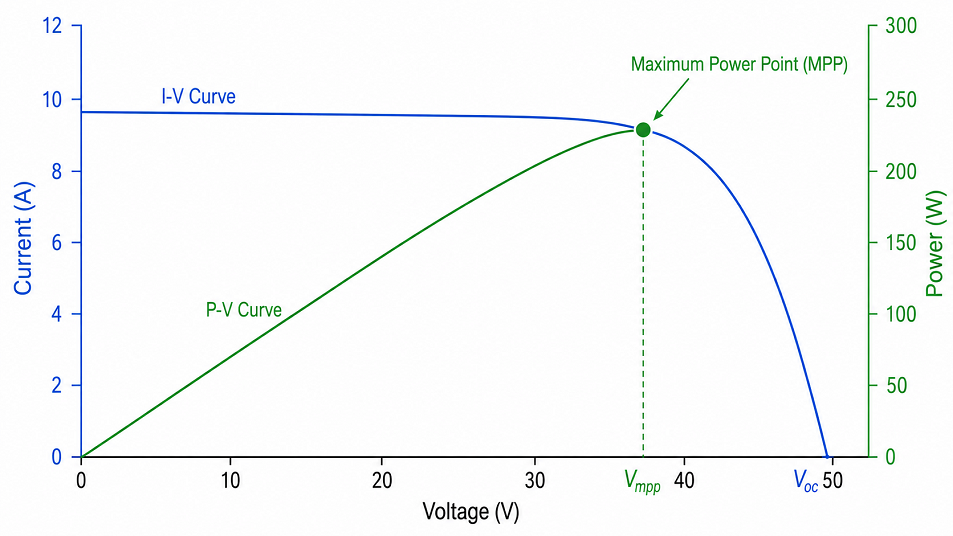

Паралельно з цим процесом перетворення працює відстеження максимальної потужності (MPPT). Сонячні батареї не працюють із фіксованою потужністю — їх крива потужності змінюється залежно від умов, і завжди існує одна конкретна комбінація напруги та струму, яка дає найвищу можливу потужність. Алгоритми MPPT безперервно беруть вибірку масиву панелей і регулюють робочу точку інвертора, щоб залишатися на цьому піку. На практиці добре реалізована система MPPT може відновити кілька процентних пунктів енергії, яка інакше була б втрачена через неоптимальні умови панелі, особливо в системах із частковим затіненням або змішаною орієнтацією панелей.

Третя і найбільш важлива для безпеки функція — синхронізація мережі. Перш ніж інвертор експортує один ват, він повинен зафіксувати напругу, частоту та фазу мережі. Будь-яка невідповідність створить перешкоди або, в гіршому випадку, пошкодить обладнання. Сучасні інвертори досягають цього блокування протягом декількох секунд після запуску та постійно контролюють параметри мережі. Якщо мережа виходить з ладу — через несправність, роботи з технічного обслуговування або відключення — інвертор виявляє втрату й негайно вимикає вихід. Це захист від островів запобігає випадковому включенню системи під напругу в лінії, які працівники комунальних служб вважають знеструмленими, і це обов’язкова функція згідно з усіма основними стандартами з’єднання мереж у всьому світі.

Типи мережевих інверторів

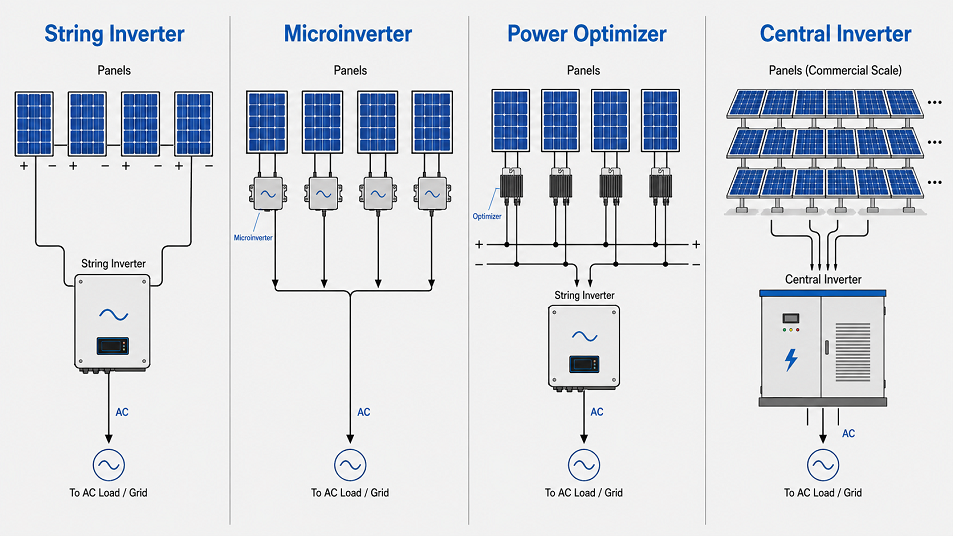

Не всі мережеві інвертори мають однакову архітектуру. Правильна топологія залежить від розміру вашої системи, планування даху, умов затінення та бюджету. Чотири основні типи забезпечують різні компроміси між вартістю, продуктивністю та гнучкістю.

Для більшості житлових установок у Європі струнні інвертори залишаються вибором за замовчуванням — це зріла технологія, проста в установці та добре підтримана. Мікроінвертори для оптимізації на рівні панелі стають все більш популярними для будинків з мансардними вікнами, димоходами або багатосхилими дахами, де затінення неминуче. Оптимізатори живлення займають практичну золоту середину: вони забезпечують продуктивність MPPT на рівні панелі за нижчої загальної вартості, ніж повна мікроінверторна система, зберігаючи при цьому основне обладнання перетворення централізованим.

Основні характеристики та функції для порівняння

Специфікації інверторів можуть бути щільними, але невелика кількість специфікацій визначає більшість рішень як для житлових, так і для комерційних покупців.

Ефективність це відсоток вхідної потужності постійного струму, успішно перетвореної на придатний вихід змінного струму. Більшість якісних мережевих інверторів досягають максимальної ефективності від 97% до 98,5%. Більш корисним орієнтиром є показник зваженої ефективності — або європейська ефективність (η_EU), або ефективність CEC, що використовується в Каліфорнії, — оскільки вони враховують варіації рівня виробництва в реальному світі, а не повідомляють лише про найкращий пік. Різниця ефективності на 0,5% для системи потужністю 10 кВт означає вимірний вплив на річну врожайність.

Кількість каналів MPPT має більше значення, ніж усвідомлюють багато покупців. Інвертор з одним MPPT розглядає весь масив як одну електричну одиницю, тому затінення або забруднення на одній струні впливає на все. Інвертори з двома або більше незалежними входами MPPT дозволяють оптимізувати різні секції даху — або рядки з різною кількістю панелей — окремо. Для будь-якої установки з більш ніж однією поверхнею даху настійно рекомендується мульти-MPPT.

Рейтинг IP і діапазон робочих температур визначають, чи можна встановити інвертор поза приміщенням. Блоки з рейтингом IP65 захищені від пилу та струменів води, придатні для відкритого настінного монтажу. Блоки IP20 або IP21 повинні бути захищені від несприятливих умов. У європейському кліматі, де температура може коливатися від −20 °C взимку до 60 °C на південній стіні влітку, перевірте робочий діапазон повної потужності інвертора, перш ніж вказувати його.

Комунікаційні інтерфейси — Wi-Fi, Ethernet, RS485 або Modbus — визначають, як інвертор інтегрується з платформами моніторингу та системами управління енергією будівлі. Для домашніх користувачів зазвичай достатньо хмарного моніторингу за допомогою програми для смартфона. Для комерційних операторів підключення RS485 або Modbus забезпечує інтеграцію з локальними системами SCADA та автоматичне сповіщення про несправності.

Фінансові та екологічні вигоди

Найпрямішою фінансовою вигодою сонячної системи, пов’язаної з мережею, є скорочення споживання електроенергії, що купується у комунального підприємства. Протягом світлового дня сонячна генерація компенсує споживання в реальному часі. Будь-який надлишок надходить до електромережі, і більшість європейських країн мають певну форму компенсації за цей експорт — або фіксований зелений тариф, систему нетто-обліку, або стимул для власного споживання.

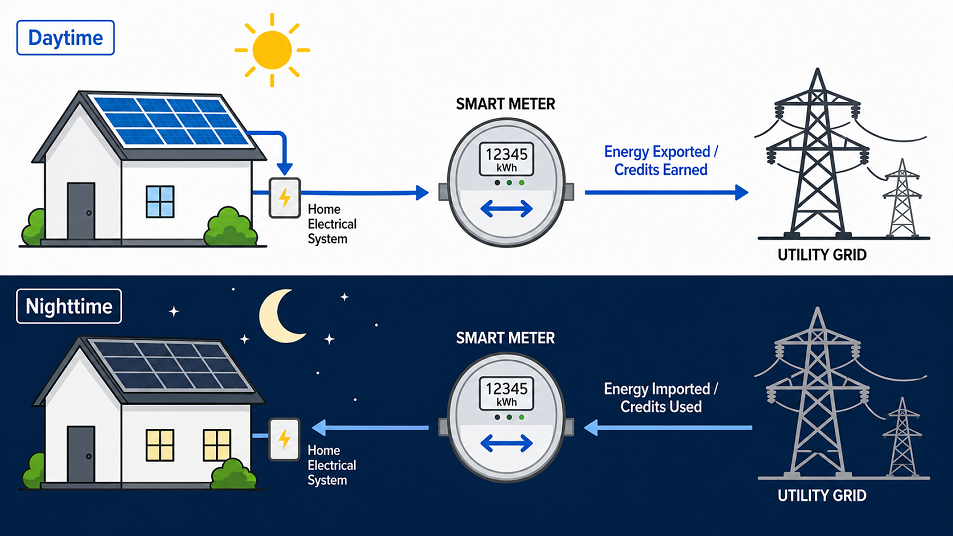

Згідно з типовою схемою нетто-обліку, ваш інтелектуальний лічильник записує як енергію, яку ви отримуєте з мережі, так і енергію, яку ви експортуєте. Під час виставлення рахунку експортована сума зараховується на ваше споживання, зменшуючи чистий обсяг, за який ви платите. Сучасні двонаправлені інтелектуальні лічильники обробляють цей облік автоматично й точно — на відміну від старих аналогових лічильників із обертовим диском, які вони замінили. У місяці, коли сонячна генерація висока, а побутовий попит помірний, можна скоротити рахунок за електроенергію майже до нуля.

Екологічна справа проста. Кожна кіловат-година, вироблена прив’язаною до мережі сонячною системою, витісняє кіловат-годину, яка інакше була б вироблена тепловою генерацією — вугіллям, газом або нафтою — в мережі. Протягом 25 років життя системи типова житлова установка потужністю 8 кВт у Центральній Європі компенсує приблизно 150–200 тонн CO₂, залежно від інтенсивності вуглецю в місцевій мережі. Для компаній, які зобов’язані звітувати про сталий розвиток, сонячна енергетика, прив’язана до мережі, забезпечує вимірні та перевірені обсяги скорочення викидів.

Стабільність вартості енергії є другорядною, але все більш цінною перевагою. Тарифи на електроенергію в Європі були дуже нестабільними протягом останніх кількох років. Сонячна установка з підключеним до мережі інвертором блокує частину вашого енергопостачання з майже нульовими граничними витратами, забезпечуючи певний ступінь ізоляції від майбутнього підвищення тарифів. Для користувачів, які хочуть ще більше розширити цей захист, перехід на гібридний інвертор із акумуляторним накопичувачем є логічним наступним кроком — і багато струнних інверторів на ринку сьогодні розроблені таким чином, щоб приймати додатковий накопичувач без потреби повної заміни системи.

Житлові та комерційні установки

Мережеві інвертори обслуговують обидва ринки, але вимоги суттєво відрізняються, коли ви переходите до основної функції перетворення.

Житлові системи в Європі зазвичай коливаються від 3 кВт до 20 кВт, охоплені одним або невеликою кількістю однофазних або трифазних інверторів. Розмір зазвичай простий: відповідність номінальної вихідної потужності змінного струму інвертора до 80–110% пікової потужності постійного струму масиву. Скромне заниження — відоме як збільшення постійного струму — є загальноприйнятою практикою, оскільки сонячні батареї рідко виробляють номінальну пікову потужність одночасно, і це покращує ефективність інвертора при часткових навантаженнях, які домінують більшу частину дня. Якщо в майбутньому планується розширення, виберіть інвертор із запасом на вході постійного струму або проектуйте систему таким чином, щоб паралельно можна було додати другий блок. наш побутові фотоелектричні комплекти для домашніх установок попередньо узгоджені з потужністю інвертора, щоб спростити це рішення.

Комерційні установки вносять додаткову складність. Для систем потужністю понад 100 кВт зазвичай потрібні трифазні центральні інвертори, офіційні угоди про підключення до мережі з оператором розподільної мережі (DNO) та інженерний дозвіл на налаштування реле захисту. Вимоги до моніторингу також є більш вимогливими: керівникам закладів зазвичай потрібні інформаційні панелі в режимі реального часу, автоматичні сповіщення про несправності та історичні дані про врожайність для звітування про продуктивність. Розширені платформи моніторингу можуть інтегрувати дані про виробництво сонячної енергії з системами управління енергією в будівлях, забезпечуючи автоматизовані стратегії перемикання навантаження, які збільшують частку сонячної електроенергії, що споживається власними силами, і додатково знижують витрати на імпорт мережі.

Обидва сегменти отримують вигоду від одних і тих самих основних фінансових факторів — зменшення рахунків за електроенергію, дохід від експорту та потенційне право на зелені тарифи або сертифікати сталого розвитку — але графік окупності та відповідна архітектура інверторів відрізняються настільки, що житлові та комерційні проекти слід уточнювати окремо.

Встановлення, технічне обслуговування та усунення несправностей

Встановлення мережевого інвертора передбачає підключення до мережі змінного струму та офіційне повідомлення або процес затвердження з місцевим оператором розподільчої мережі. У більшості європейських країн цю роботу повинен виконувати сертифікований електрик або ліцензований монтажник сонячних батарей. Встановлення своїми руками є технічно можливим у деяких юрисдикціях, але зазвичай анулює гарантію виробника, може не відповідати вимогам страховика, а на деяких ринках просто заборонено без схвалення DNO, наданого кваліфікованим фахівцем.

Щоденне технічне обслуговування є мінімальним у порівнянні з більшістю електричного обладнання. Для більшості установок достатньо періодичної візуальної перевірки — перевірки на наявність корозії, незвичайних звуків від охолоджуючих вентиляторів і підтвердження дотримання вентиляційних просвітів навколо пристрою. Оновлення мікропрограми, видані виробником, слід застосовувати, якщо вони доступні, оскільки вони часто стосуються оновлень відповідності коду мережі та вдосконалення алгоритму MPPT. Дані моніторингу є найнадійнішою системою раннього попередження: стійке падіння питомої потужності (кВт-год на кВт-п) порівняно з базовою сезонною лінією зазвичай є першою ознакою несправності, що розвивається, будь то в інверторі, електропроводці чи самих панелях.

Поширені умови несправності та їх ймовірні причини: інвертор, який не запускається вранці, незважаючи на сонячне світло, зазвичай вказує на напругу в мережі або частоту, що знаходяться за межами допустимого вікна інвертора — перевірте, чи не вплинуло також на живлення сусіда, перш ніж припускати несправність апаратного забезпечення. Повторні відключення через перенапругу на стороні змінного струму є звичайними в районах із високим проникненням сонячних променів у слабку мережу, і можуть вимагати коригування налаштувань реактивної потужності інвертора або кривої реакції напруги за погодженням з DNO. Переривання зв’язку, що впливає на віддалений моніторинг, зазвичай є проблемою Wi-Fi або конфігурації мережі, а не апаратною несправністю, і вирішується шляхом перевірки налаштувань маршрутизатора або переходу на дротове з’єднання Ethernet.

Стандарти безпеки та відповідність

Мережеві інвертори працюють на перетині приватних сонячних систем і загальнодоступної електромережі, тому вони підпадають під деякі з найсуворіших перевірених стандартів силової електроніки. Відповідність не є обов’язковою — комунальні підприємства відмовлять у заявці на підключення до мережі для будь-якого інвертора, який не може продемонструвати відповідність застосовним стандартам, і страхові поліси для сонячних установок також зазвичай вимагають цього.

Для ринків Північної Америки , двома основними вимогами є UL 1741 та IEEE 1547. UL 1741 — це стандарт безпеки продукції, що охоплює електричну, механічну та термічну конструкцію інверторів, перетворювачів і контролерів заряду, що використовуються в розподіленій генерації. Він вимагає тестування захисту від острівців, захисту від перевантаження по струму та виявлення замикання на землю. IEEE 1547 встановлює вимоги до взаємозв’язку та сумісності на системному рівні — визначає, як інвертор повинен реагувати на відхилення напруги та частоти в мережі, а також визначає протоколи зв’язку, які дозволяють операторам комунальних послуг контролювати та, за необхідності, обмежувати активи розподіленої генерації.

Для європейських ринків еквівалентна структура побудована навколо стандартів IEC 62116 і EN 50549. IEC 62116 — це міжнародна процедура випробування заходів із запобігання острівним перетворенням у інверторах, що взаємодіють із енергетикою. Він визначає найгірший сценарій тестування — збалансоване резонансне навантаження, призначене для підтримки острівця — і вимагає, щоб інвертор виявив умову та від’єднався протягом двох секунд. EN 50549 (частини 1 і 2) охоплює ширші вимоги до генераторів, підключених до громадських розподільних мереж низької та середньої напруги, включаючи криві напруги та частотної характеристики, здатність до реактивної потужності та налаштування реле захисту інтерфейсу. Зокрема, у Німеччині VDE-AR-N 4105 застосовується до низьковольтних з’єднань і додає національні вимоги до європейських базових вимог. Інвертори, що продаються в Європі, повинні містити декларації відповідності для відповідних частин цих стандартів, а інсталятори повинні перевірити, що конкретна модель є в списку схваленого обладнання DNO, перш ніж приступати до проектування.

Практичний висновок для покупців: завжди підтверджуйте, що інвертор, який ви вказуєте, має сертифікати, необхідні у вашій країні, а не лише загальний знак CE. Знак CE на сонячному інверторі підтверджує, що виробник самостійно задекларував відповідність — сам по собі він не підтверджує, що пристрій пройшов незалежні випробування відповідно до IEC 62116 або EN 50549. Якщо ви сумніваєтеся, знайдіть звіти про випробування сторонніх лабораторій або зверніться до Стандартна документація IEC 62116 для випробувань на захист від островів на IEEE Xplore для отримання повної технічної характеристики.

Часті запитання

Чи може мережевий інвертор працювати під час відключення електроенергії?

Ні — не без додаткового обладнання. Відповідно до закону стандартний мережевий інвертор повинен вимикатися, коли він виявляє, що мережа знеструмлена. Це антиострівне відключення захищає працівників комунальних служб від живлення ліній. Якщо резервне живлення під час відключень є пріоритетом, вам знадобиться або гібридний інвертор із акумуляторною системою, або окрема автономна резервна схема. Багато сучасних струнних інверторів розроблено з гібридним шляхом оновлення, тому варто враховувати це на етапі проектування, навіть якщо ви не додаєте пам’ять негайно.

Скільки служить мережевий інвертор?

Більшість виробників дають гарантію на струнні інвертори від 10 до 12 років, з можливістю розширеної гарантії до 20 років. Фактичний термін служби часто перевищує гарантійний термін — від 15 до 20 років є реальним очікуванням для якісного пристрою, встановленого в добре провітрюваному місці. Мікроінвертори зазвичай мають 25-річну гарантію, що відповідає очікуваному терміну служби панелей, які вони обслуговують. Основними компонентами зносу струнних інверторів є електролітичні конденсатори та вентилятори охолодження; їх заміна через 10–12 років є економічно ефективним способом продовження терміну служби.

Інвертор якого розміру мені потрібен для житлової системи?

Практична відправна точка полягає в тому, щоб номінальна вихідна потужність змінного струму інвертора відповідала приблизно 80–110% пікової потужності постійного струму вашого масиву. Панельна панель потужністю 10 кВтp зазвичай поєднується з інвертором потужністю 9–10 кВт. Дещо занижені розміри інвертора (збільшення постійного струму) є поширеним явищем, оскільки панелі рідко працюють на номінальному піку одночасно, і це покращує ефективність під час умов часткового навантаження, які домінують протягом більшої частини робочого дня. Ваш фахівець із монтажу сонячних батарей повинен перевірити цей розмір відповідно до конкретної орієнтації даху, даних про місцеве освітлення та будь-яких факторів затінення.

Чи є мережевий інвертор таким же, як гібридний інвертор?

Ні. Мережевий інвертор з’єднує вашу сонячну батарею з мережею та не включає керування акумулятором. Гібридний інвертор додає інтерфейс батареї зі з’єднанням постійного струму, що дозволяє системі зберігати надлишок сонячної енергії для використання вночі або під час відключень. Гібридні інвертори дорожчі та дещо складніші в установці, але вони забезпечують більшу енергонезалежність та стійкість. Якщо ви не впевнені, що підходить для вашої ситуації, життєздатним шляхом буде почати з системи, яка працює лише з підключенням до мережі, а потім оновити її — за умови, що оригінальний інвертор розроблено для встановлення додаткового акумуляторного модуля.

На які сертифікати слід звертати увагу, купуючи мережевий інвертор у Європі?

Перевірте принаймні відповідність стандартам IEC 62116 (процедура випробування на наявність острівців), EN 50549-1 (вимоги до низьковольтного з’єднання) і національному мережевому кодексу, який діє у вашій країні — VDE-AR-N 4105 у Німеччині, G98/G99 у Великобританії або еквівалент. Звіти сторонніх випробувань від акредитованої лабораторії забезпечують більшу гарантію, ніж власна декларація виробника. Ваш DNO також може вести затверджений список обладнання; перевірка цього перед завершенням розробки специфікації продукту дозволяє уникнути затримок на етапі затвердження підключення до мережі.

Як контролювати продуктивність мережевого інвертора?

Більшість сучасних інверторів включають вбудований моніторинг через Wi-Fi або Ethernet, а дані доступні через додаток виробника або веб-портал. Основними показниками, які потрібно відстежувати, є щоденна та місячна виробленість енергії (кВт·год), пікова вихідна потужність і питома врожайність (кВт·год на встановлений кВт·год) у порівнянні з локальними даними про опромінення. Стійке зниження питомої врожайності, а не абсолютної продукції, яка природно змінюється залежно від сезону, є найнадійнішим показником проблеми в системі. Для комерційних установок з’єднання RS485 або Modbus дозволяє інтегруватись зі сторонніми платформами управління енергією для більш розширеного аналізу та автоматизованого звітування.

Щоб отримати повний огляд доступних моделей для різних класів потужності та конфігурацій фаз, відвідайте наш повний асортимент сонячних інверторів — або зв’яжіться з нашою технічною командою, щоб отримати рекомендації щодо дизайну системи, адаптовані до вашого сайту.
