Технічний брифінг

Пояснення щодо бездротових аксесуарів Deye для управління енергією

Практичний посібник із CT01, TX01, Розумна розетка, Розумний комутатор і зарядного пристрою для електромобілів — і як вони вписуються в одну систему керування.

13 березня 2026 | Технічна команда Uniz Solar

Зазвичай клієнти впізнають інвертор. З аксесуарів починається плутанина. Покупець може замовити вимірювач CT, припустити, що бездротовий зв’язок включений, і лише пізніше виявити, що потрібна ще одна маленька деталь, перш ніж система почне спілкуватися через LoRa. Інші бачать Smart Plug, Smart Switch і зарядний пристрій для електромобілів на одній сторінці продукту, і їм залишається цікаво, чи це окремі продукти, додаткові аксесуари чи різні назви однієї ідеї.

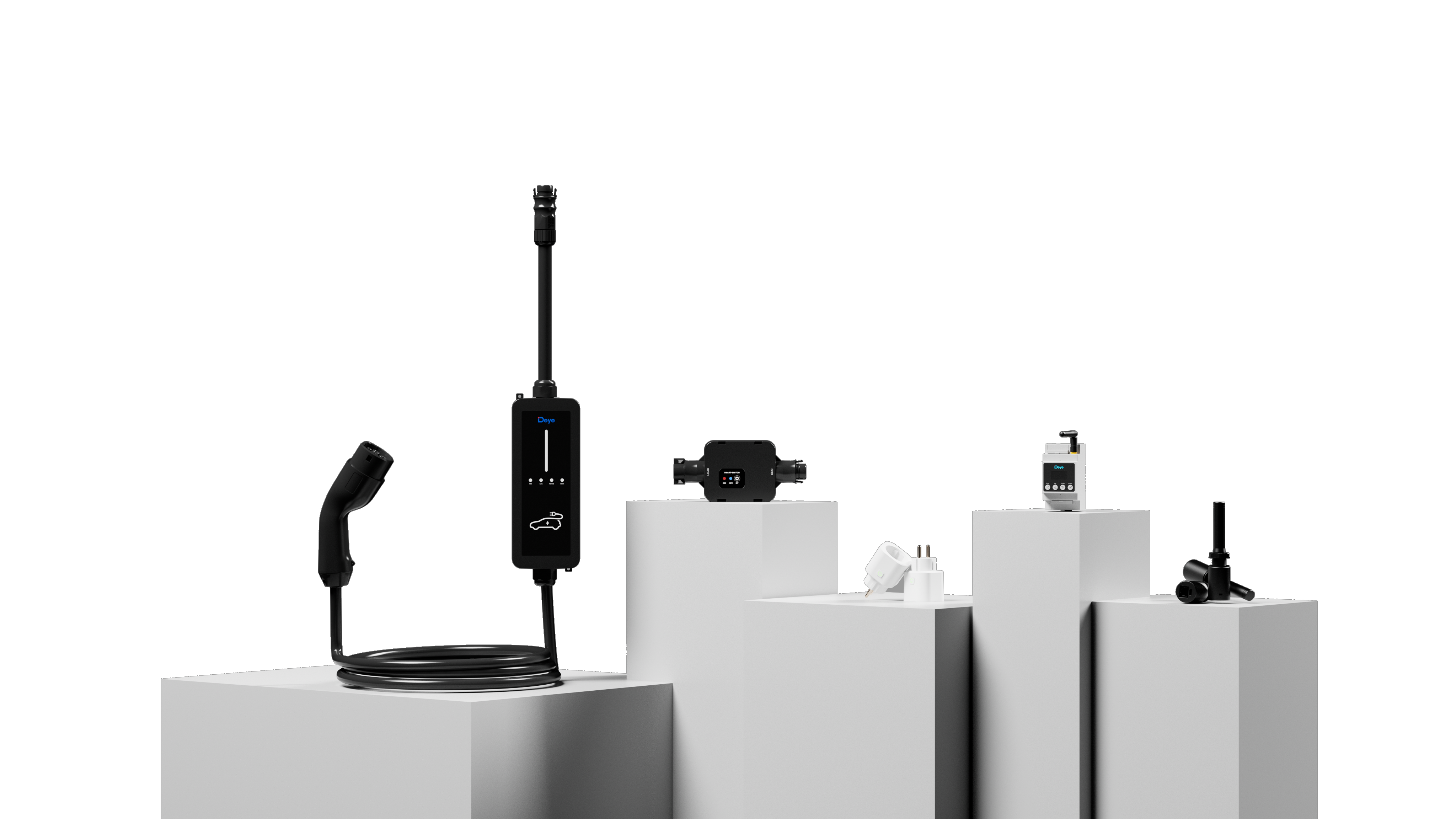

Діапазон бездротового керування енергоспоживанням Deye насправді є цілісною екосистемою. Логіка стає розумною, якщо розділити ролі: один пристрій вимірює, один пристрій передає, а інші діють на дані, перемикаючи навантаження або плануючи зарядку. У цій статті описано, для чого призначений кожен продукт, де він знаходиться в системі та які комбінації слід вказувати разом.

Те, що приваблює людей: SUN-SMART-CT01 може вимірювати потужність самостійно, а також підтримує дротовий RS485. Але якщо в проекті передбачається використання архітектури бездротового керування Deye LoRa з гібридним інвертором, інсталятору зазвичай також потрібен SUN-SMART-TX01. TX01 — це передавач, який підключається до сторони інвертора і дозволяє пристроям LoRa підключатися до системи.

Як має працювати система аксесуарів

Дейе описує пакет як бездротову систему управління енергією на основі зв’язку LoRa. Заявлена мета полягає в тому, щоб максимізувати використання сонячної енергії, мінімізувати рахунки за електроенергію, керувати розумними навантаженнями та продовжувати працювати локально, навіть якщо Інтернет недоступний. Згідно з описом системи Deye, гібридний інвертор діє як локальний центр управління. Smart TX встановлюється на порт лічильника інвертора, після чого пристрої LoRa — вимірювальний прилад CT, розетка, перемикач і зарядний пристрій для електромобілів — можуть бути об’єднані в одне середовище керування.

На практиці це дає інсталяторам два широкі шляхи. Один із них – це простий шлях моніторингу: вимірювання імпорту та експорту, а потім використання даних для нульового експорту або відстеження енергії. Інший — шлях керування: використовуйте ті самі дані для перемикання навантажень, визначення пріоритетів споживання сонячної енергії або керування вікнами зарядки на основі часу та стану заряду акумулятора.

Що насправді робить кожен аксесуар

Продукт	Основна роль	Типове використання	Комунікації	Рейтинг IP	Що найважливіше на практиці
SUN-SMART-CT01	Вимірювання	Вимірює потужність мережі та навантаження в однофазних або трифазних установках	LoRa / RS485	IP20	Корисний сам по собі для вимірювання, але для бездротового сполучення в налаштуваннях Deye все ще потрібна сторона передавача.
SUN-SMART-TX01	Бездротовий міст	Підключає інвертор до пристроїв Deye LoRa	LoRa	IP20 (IP65 після встановлення)	Невелика частина, але центральна для бездротової архітектури.
SUN-SMART-PLUG01-F	Контроль завантаження плагіна	Переносне управління приладами через стандартну розетку	LoRa	IP20	Найкраще підходить для рухомих або звичайних штекерних навантажень, а не для фіксованих важких ланцюгів.
SUN-SMART-SWITCH01P3	Жорсткий контроль навантаження	Однофазне або трифазне перемикання для великих навантажень	LoRa	IP65	Створено для схем більшої потужності та зовнішнього застосування.
SUN-EVSE11/22K01-EU-AC	Зарядка EV	Керована зарядка за допомогою PV, розкладу або керування програмою	LoRa / Wi-Fi / BLE	IP66	Додає заряджання електромобілів до тієї самої логіки керування енергією замість того, щоб використовувати його як окремий зарядний пристрій.

SUN-SMART-CT01: лічильник, а не все бездротове рішення

CT01 – це вимірювальний пристрій у центрі упаковки. Відповідно до специфікації та посібника Deye, він може використовуватися як в однофазних, так і в трифазних установках, монтується на DIN-рейку, відображає напругу, струм, активну та реактивну потужність, частоту, коефіцієнт потужності та енергію, а також підтримує зв’язок LoRa та RS485. Його опублікована дальність зв’язку LoRa становить близько 200 метрів у безбар’єрних умовах.

Це робить CT01 більш потужним, ніж базовий лічильник, але це не усуває необхідності думати про архітектуру системи. Клієнти часто читають «LoRa» у таблиці даних CT і припускають, що лише лічильник забезпечить їм повне бездротове з’єднання з інвертором. Власна брошура Deye описує схему по-іншому: гібридний інвертор діє як центр керування, а Smart TX встановлюється на порт лічильника інвертора для з’єднання з пристроями LoRa.

Тож правильне повідомлення для клієнтів є точним, а не абсолютним. Якщо вони потребують дротового вимірювального рішення, CT01 також може спілкуватися через RS485. Якщо вони хочуть установку бездротового керування енергоспоживанням Deye, CT01 зазвичай слід котирувати разом із TX01, інакше в проекті буде відсутній бездротовий міст на стороні інвертора.

SUN-SMART-TX01: маленький аксесуар, завдяки якому топологія LoRa працює

TX01 легко не помітити, оскільки він фізично малий і електрично простий. Його завдання не вимірювати чи перемикати що-небудь. Його робота полягає у створенні бездротового зв’язку між інвертором та іншими аксесуарами Deye LoRa. У брошурі зазначено, що всі гібридні інвертори Deye можуть діяти як локальний центр керування після того, як Smart TX буде встановлено на порт лічильника інвертора. Звідти інші пристрої LoRa сканують і підключаються до правильного каналу зв’язку.

Для команди продажів це ключовий урок із закупівель. Коли в цитаті вказано «бездротовий КТ», наступним питанням має бути: «Це завдання дротового вимірювача RS485 чи завдання з інтеграцією LoRa?» Якщо це останнє, TX01 має бути в замовленні, а не розглядатися як додаткова думка.

Smart Plug проти Smart Switch: однакова логіка, інше електричне завдання

Ці два продукти пов’язані, але не взаємозамінні. Найпростіший спосіб відокремити їх — це спочатку подивитися на спосіб встановлення та номінальний струм, а не на функції програмного забезпечення.

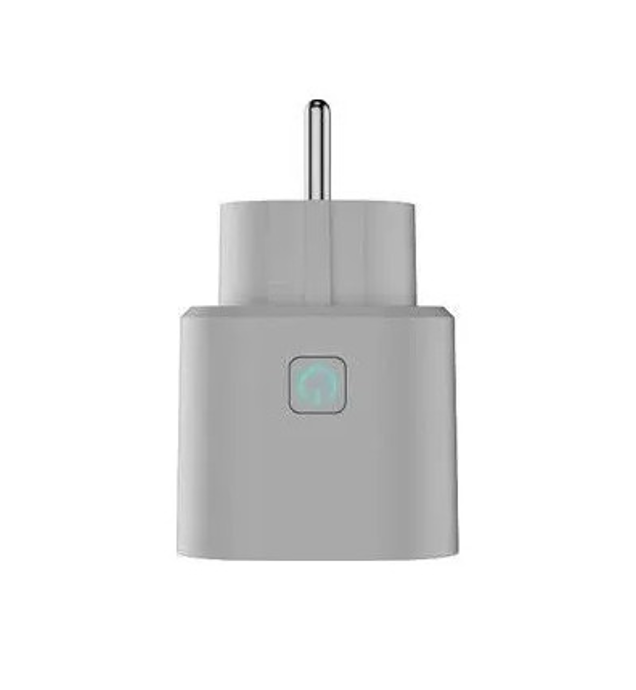

Smart Plug є простішим пристроєм. Deye оцінює його на 220–250 В і до 16 A, з комунікацією LoRa та внутрішнім корпусом IP20. У посібнику користувача сказано, що його можна вмикати та вимикати за допомогою власної кнопки живлення, з РК-дисплея інвертора, через мобільний додаток або з хмарної платформи. Він також підтримує часовий режим, у якому розклад керує станом увімкнення/вимкнення, а не локальною кнопкою. Іншими словами, це для звичайних навантажень на основі розеток, які виграють від гнучкого керування без повторного монтажу.

Смарт-перемикач є більш потужним варіантом. Deye перераховує його для однофазних і трифазних з’єднань, до 25 А змінного струму на фазу та корпусу IP65. Його посібник описує його як придатний для зовнішніх навантажень високої потужності та зазначає, що він дотримується тієї ж логіки керування, що й Smart Plug: локальне/ручне керування, керування програмою/хмарою та планування на основі часу. У цьому ж посібнику також сказано, що коли інвертор переходить в автономний режим, інтелектуальний вимикач автоматично вимикається та залишатиметься відключеним — корисна деталь для розрізнення критичних навантажень від несуттєвих.

Зарядний пристрій для електромобілів: частина тієї ж історії контролю, а не окрема примітка

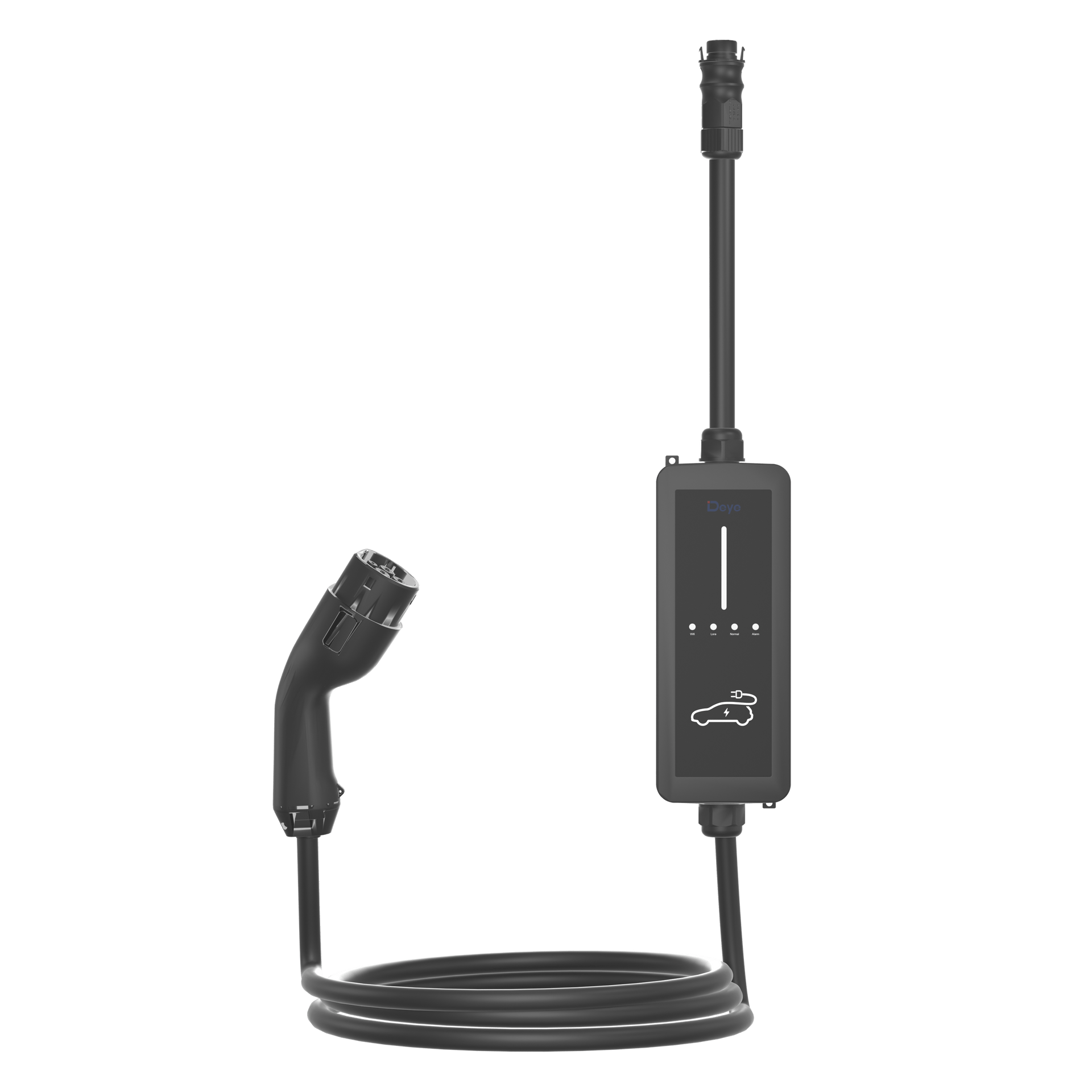

Зарядний пристрій для електромобілів від Deye трохи відокремлюється від менших аксесуарів, оскільки сам по собі є повноцінним зарядним продуктом. Проте в матеріалах Дейе він все ще представлений як частина тієї самої екосистеми. У брошурі з бездротового керування енергією зазначено, що зарядний пристрій можна підключити до порту змінного струму інвертора та керувати ним через LoRa. Посібник із зарядного пристрою для електромобілів додає програму та хмарну видимість, а також перераховує три підходи до роботи: підключіть і зарядіть, зарядіть після сканування та заряджайте за розкладом.

В асортименті є дві версії: модель на 11 кВт і модель на 22 кВт. Deye перераховує захист IP66, захист від перенапруг типу II, захист від струму витоку 6 мА постійного струму та зв’язок через LoRa, Wi-Fi та BLE. Для домовласника з акумуляторною системою привабливість очевидна. Зарядний пристрій не повинен поводитися як ізольований прилад; натомість це може стати частиною ширшої енергетичної стратегії домашнього господарства, використовуючи логіку першочергово сонячної енергії або недорогі зарядні вікна, якщо це має економічний сенс.

Що цитувати разом: практичний посібник із замовлення

Мета клієнта	Рекомендоване обладнання	Примітка про продаж
Потрібні лише вимірювання сітки/імпорт-експорт	CT01	RS485 може бути придатним там, де прийнятно дротове підключення лічильника.
Потрібен бездротовий моніторинг на основі КТ з гібридним інвертором Deye	CT01 TX01	Це поєднання, якого не вистачає багатьом клієнтам.
Необхідно керувати електроприладом, що вмикається	Smart Plug	Добре підходить для рухомих навантажень до 16 А.
Потрібно контролювати постійне або більш важке одно-/трифазне навантаження	Smart Switch	Корпус IP65 і 25 А на фазу роблять його більш надійним комутаційним пристроєм.
Потрібне узгодження зарядки електромобіля з домашньою енергосистемою	Зарядний пристрій для електромобілів (11 або 22 кВт)	Корисно, коли заряджання має відбуватися згідно з виробництвом PV, розкладом або контролем програми.

Кілька моментів, які варто пояснити клієнтам

CT01 — це лічильник, а не повний бездротовий комплект. Він добре вимірює, але для бездротової топології Deye все ще потрібен передавач на стороні інвертора.
Тут використовується LoRa, оскільки Deye хоче мати низьку затримку та локальну роботу. У своїй брошурі компанія порівнює це з пристроями Wi-Fi, які більше залежать від хмарної маршрутизації.
Smart Plug і Smart Switch мають схожу логіку керування, але вони призначені для різних електричних завдань. Один для звичайних навантажень розеток; інший призначений для провідних схем і більшої потужності.
Зарядний пристрій для електромобілів — це не просто аксесуар у повсякденному розумінні. Це кероване навантаження, яке можна об’єднати в ту саму енергетичну стратегію, що й батарея та решта будинку.

Висновок

Сторінка аксесуарів Deye на перший погляд виглядає переповненою, оскільки в одному місці змішані продукти вимірювання, зв’язку, комутації та заряджання. Коли ролі розділені, логіка стає простою. CT01 заходи. TX01 підключає інвертор до мережі LoRa. Smart Plug і Smart Switch впливають на побутове навантаження на різних електричних рівнях. Зарядний пристрій для електромобілів поширює ту саму ідею керування на зарядку автомобіля.

Для дистриб’юторів і інсталяторів найкорисніша поправка також є найпростішою: не продавайте CT01 так, ніби це весь бездротовий пакет. Котируйте систему, а не лише лічильник. Це єдине роз’яснення запобіжить значній частині плутанини на сайті, якої можна уникнути.
