Technical Compatibility and Application Guide for Three-Phase Energy Storage Systems

Акумулятор Deye SE-F16-C та інвертор SG05LP3: Технічна сумісність і посібник із застосування для трифазних систем зберігання енергії

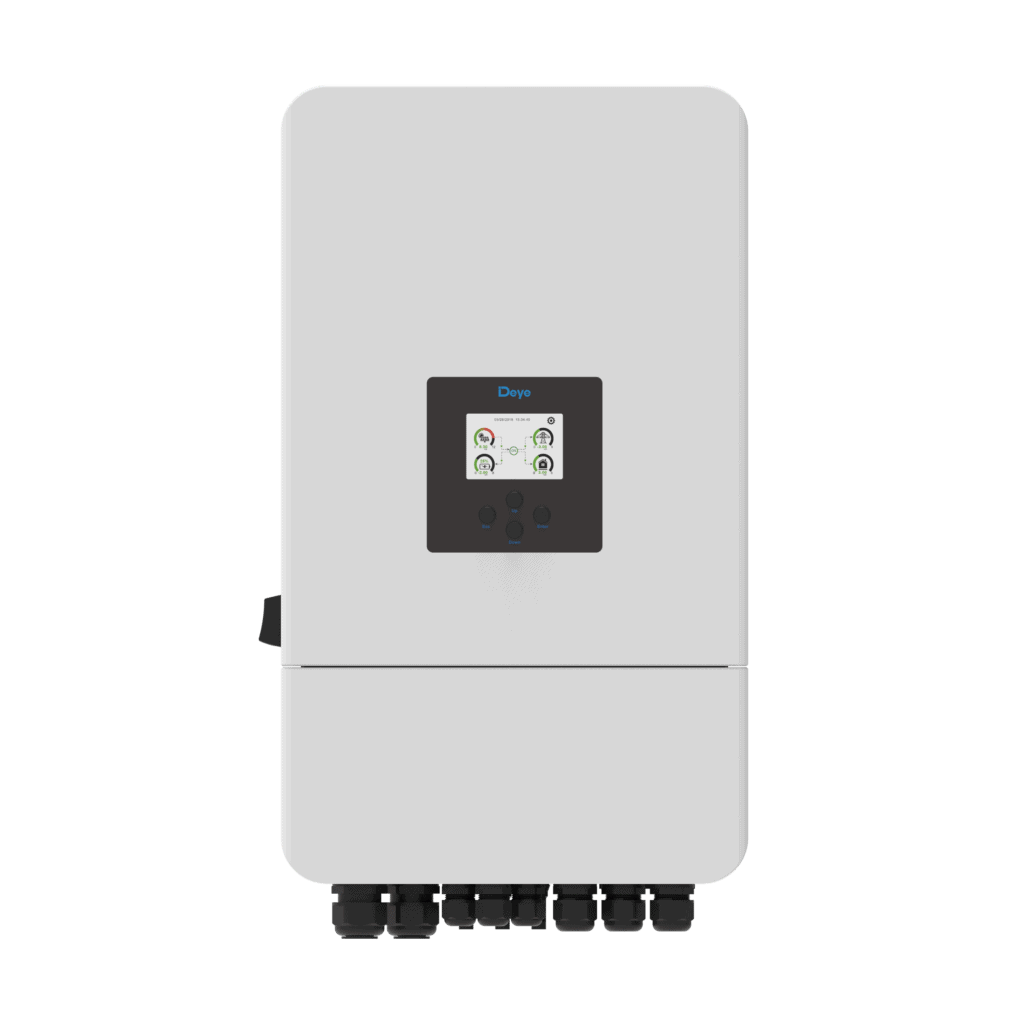

Комбінація низьковольтної літієво-залізо-фосфатної акумуляторної батареї Deye SE-F16-C 16 кВт/год і трифазного гібридного інвертора SG05LP3 є класичним рішенням для житлових/невеликих комерційних фотоелектричних накопичувачів середньої та високої потужності від 3 кВт до 12 кВт. Обидва продукти належать до системи низької напруги 48 В, демонструючи повну апаратну сумісність, високу синергію програмного забезпечення та відповідність європейським кодам трифазної мережі. Вони особливо підходять для сценаріїв накопичення фотоелектричної енергії з високою потужністю, великим навантаженням і складними робочими умовами високої температури. У цьому посібнику докладно розглядаються технічні основні моменти та практичні вказівки щодо експлуатації цієї комбінації з чотирьох основних вимірів: фундаментальна логіка сумісності, відповідність технічних параметрів, ключові точки встановлення та введення в експлуатацію та переваги застосування сценаріїв.

1. Основна логіка сумісності: глибока інтеграція тих самих 48 В низької напруги Платформа

І SE-F16-C, і SG05LP3 є частиною лінійки низьковольтних накопичувачів енергії класу 48 В від Deye, розроблених для європейського ринку, що забезпечує повну сумісність апаратного та програмного забезпечення на рівні проектування без необхідності додаткових шлюзів або адаптерів. Це робить його дуже надійним вибором для потужних трифазних проектів із такими основними функціями сумісності:

Уніфікована система напруги: SE-F16-C має номінальну напругу 48 В постійного струму, а SG05LP3 — це низьковольтний трифазний інвертор 48 В. Діапазони напруги заряджання та розряджання повністю узгоджуються без втрати потужності.

Прямий зв'язок CANBus: два пристрої взаємодіють безпосередньо через шину CANBus із затримкою зв'язку менше 50 мс, що забезпечує синергію логіки заряджання та розряджання в реальному часі. BMS (Система керування батареєю) і головне керування інвертором передають дані про стан один одному, забезпечуючи подвійний захист від перенапруги, перевантаження по струму та перегріву.

Гнучке налаштування потужності: SG05LP3 охоплює повний діапазон потужності від 3 до 12 кВт. Один блок SE-F16-C потужністю 16 кВт-год підходить для діапазону потужності 3 кВт-8 кВт, тоді як кілька паралельно підключених блоків SE-F16-C (до 4 блоків, 64 кВт-год) можна поєднати з потужними інверторами SG05LP3 потужністю 10 кВт-12 кВт для задоволення різних вимог до навантаження.

Уніфікована сертифікація та відповідність: обидва продукти пройшли основні європейські сертифікації, такі як CE та VDE, відповідно до мережевих кодексів різних європейських країн, і можуть бути безпосередньо застосовані до трифазних фотоелектричних накопичувачів енергії в Німеччині, Іспанії, Португалії та інших європейських країнах.

2. Відповідність ключових технічних параметрів: точна адаптація без втрати ресурсів

2.1 Таблиця порівняння основних параметрів

2.2 Рекомендована ємність і відповідність потужності

Точно підберіть потужність батареї та інвертора відповідно до проектного навантаження та встановленої потужності PV, щоб уникнути втрати ефективності через надмірне або недостатнє відповідність:

3 кВт-5 кВт SG05LP3: сумісна з 1 блоком SE-F16-C (16 кВт-год), задовольняючи базову потребу в електроенергії 8-12 кВт-год на день, підходить для невеликих трифазних житлових проектів.

6кВт-8кВт SG05LP3: сумісна з 1-2 блоками SE-F16-C (16-32кВт-год), середнє навантаження 15-25кВт-год на день, підходить для великих будинків і невеликих магазинів.

10 кВт-12 кВт SG05LP3: сумісна з 3-4 блоками SE-F16-C (48-64 кВт-год), що витримують високе навантаження понад 30 кВт-год на день, підходить для невеликих комерційних проектів і спільних проектів для кількох резиденцій.

3. Ключові технічні моменти встановлення та введення в експлуатацію: висока практичність і уникнення пасток

3.1 Критичні вимоги до встановлення обладнання

(1) Фізичне встановлення та планування

Вимоги до відстані: відстань між інвертором і батареєю має бути ≤8 м, щоб зменшити втрати потужності в мережі постійного струму; обидва пристрої повинні бути встановлені в провітрюваному та сухому місці з відстанню ≥30 см від стіни. У SG05LP3 використовується вентиляторне охолодження, тому вхідний і вихідний отвори повітря не повинні бути закриті.

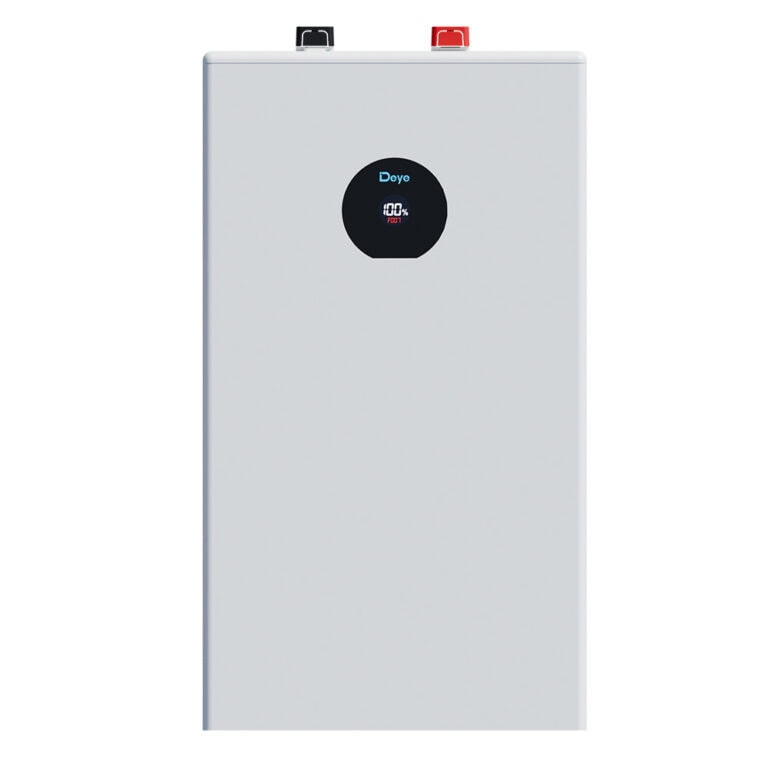

Встановлення батареї: один блок SE-F16-C важить 109 кг і може бути встановлений на стіні, на підлозі або в штабелі. Для об’єктів великої потужності рекомендується монтаж підлоги з посиленою основою. При паралельному з’єднанні декількох блоків вони повинні бути чітко вирівняні та закріплені оригінальними з’єднувачами, щоб запобігти перекиданню.

Технічні характеристики проводки: З’єднувальний кабель постійного струму між батареєю та інвертором має використовувати кабель із мідною жилою 70 мм² (що відповідає максимальному струму 80 А), захищений гофрованою трубою з хорошою водонепроникною герметизацією; на стороні трифазного змінного струму повинні використовуватися кабелі, що відповідають потужності інвертора (25 мм² для 10 кВт і вище), і повинен бути встановлений грозовідвід (номінальний струм розряду ≥20 кА).

(2) Wiring and Grounding

Електропроводка CANBus: використовуйте оригінальні екрановані кабелі CAN з правильно підключеними позитивними та негативними полюсами. Уникайте прокладання їх в одній трубі з кабелями змінного струму, щоб запобігти перешкодам сигналу.

Вимоги до заземлення: Корпус батареї, корпус інвертора та система мають мати спільну землю з опором заземлення ≤4 Ом. Для проектів великої потужності необхідно встановити незалежний заземлюючий електрод, щоб уникнути аварій із витоком електричного струму.

Захисні пристрої: Автоматичний вимикач постійного струму (номінальний струм ≥100 А) повинен бути встановлений на стороні постійного струму, а трифазний автоматичний вимикач на стороні змінного струму для реалізації швидкого відключення у разі несправностей.

3.2 Параметри введення в експлуатацію основного програмного забезпечення

(1) Параметри заряджання та розряджання батареї (адаптовано до логіки мікропрограми SG05LP3)

Charging cut-off SOC: Set to 95% (to avoid overcharging and extend battery cycle life, adjustable precisely via the panel/APP on the SG05LP3).

Discharging cut-off SOC: Set to 20% (to prevent deep discharge; lithium iron phosphate batteries are prohibited from discharging below 15%).

Струм заряджання PV: обмежено до 80 A (відповідає максимальному струму заряджання SE-F16-C, щоб уникнути перевищення струму заряджання інвертором).

Grid/generator charging: Set to "time-of-use electricity price mode" for charging in off-peak periods and discharging in peak periods. SG05LP3 підтримує спеціалізовані пікові та непікові періоди, адаптуючись до політики цін на електроенергію в різних європейських країнах.

(2) Inverter Core Parameters (Adapted to Battery Operation)

Вихідні параметри поза мережею: Напруга 230 В змінного струму ± 2%, частота 50 Гц ± 0,1 Гц, узгоджена з напругою розряду батареї для забезпечення стабільного живлення для навантажень.

Захист від острівної дії: активна активна захисна відокремленість із часом виявлення менше 0,1 с, що відповідає європейському стандарту EN50549, щоб уникнути острівної роботи інвертора у разі збоїв у мережі.

Обмеження потужності: встановіть потужність зарядки та розрядки інвертора відповідно до ємності акумулятора. For a single SE-F16-C unit, the inverter charging and discharging power shall be limited to within 8kW to prevent battery overload.

(3) Введення в експлуатацію та спільне випробування

Тест синергії заряджання та розряджання: Перевірте логіку перемикання трьох методів заряджання (PV, мережа, генератор) і розряджання батареї, щоб переконатися, що немає перешкод або коливань напруги.

Fault interlock test: Simulate battery overheating/overvoltage to verify whether the inverter stops charging and discharging immediately; simulate inverter faults to verify whether the battery BMS cuts off the output immediately.

Перевірка перемикання в автономному режимі: вручну від’єднайте мережу, щоб переконатися, що SG05LP3 перемикається в автономний режим менш ніж за 10 мс, з безперебійним живленням від батареї та без перебоїв у навантаженні.

4. Переваги застосування сценарію: Адаптація до складних робочих умов високої потужності з високою економічною ефективністю

Поєднання SG05LP3 (охолодження вентилятором повного діапазону потужності) і SE-F16-C (широкий діапазон температур і висока потужність) має значні переваги перед іншими комбінаціями в складних сценаріях, таких як висока потужність, висока температура, слабка мережа та велике навантаження, особливо підходить для південної Європи (Іспанія, Італія), острівних районів (Канарські острови, Азорські острови) та інших регіонів Європи:

4.1 Strong Adaptability to High-Temperature Working Conditions

Усі моделі SG05LP3 оснащені зовнішніми вентиляторами із регульованою швидкістю, що регулюються температурою, з високою ефективністю розсіювання тепла та без зниження потужності за умов високої температури; the SE-F16-C uses liquid cooling for its cells and can operate stably at a high temperature of 55℃. The combination can adapt to the high-temperature weather in southern Europe in summer.

У порівнянні з інверторами природного охолодження ця комбінація забезпечує більш стабільний контроль температури та відсутність ризику захисту від відключення під час безперервної високої потужності (наприклад, повне навантаження 10-12 кВт).

4.2 High Cost-Effectiveness for High-Power Three-Phase Projects

SG05LP3 — це зріла платформа Deye ’ s Трифазні інвертори низької напруги 3-12 кВт з високою часткою ринку, легкою закупівлею запасних частин, звичною роботою для техніків і низькими витратами на подальше обслуговування.

SE-F16-C підтримує паралельне розширення без інструментів; for high-power projects, the capacity can be increased by adding batteries without replacing the inverter, reducing project expansion costs.

4.3 Adaptability to Weak Grid/Unstable Grid Scenarios

SG05LP3 має широкий діапазон вхідної напруги в мережу і може працювати стабільно, коли напруга в мережі коливається на ±15%, підходить для сільських і острівних районів зі слабкою мережею в Європі.

The battery and inverter work together to smooth grid voltage fluctuations; when the grid voltage is too low/too high, it automatically switches to battery power supply to ensure stable operation of loads.

4.4 Адаптованість до легких комерційних/великих сценаріїв навантаження

Комбінація 10-12 кВт SG05LP3 і 4 блоків SE-F16-C (64 кВт-год) може задовольнити високу потребу в електроенергії понад 30 кВт-год на день для невеликих магазинів і офісів, з рівнем власного споживання понад 90%.

SG05LP3 підтримує плавне підключення генератора; коли фотоелектричної потужності недостатньо і рівень заряду батареї низький, генератор може бути запущений автоматично для заряджання, що підходить для комерційних сценаріїв без мережі або з нестабільним електропостачанням.

5. Scenario Comparison with the SG06LP3 SE-F16-C Combination

As combinations of Deye ’ У системі низької напруги 48 В основні відмінності між SG05LP3 SE-F16-C і SG06LP3 SE-F16-C полягають у охопленні живлення та адаптації сценарію, а оптимальний варіант можна вибрати відповідно до вимог проекту:

6. Резюме основної технічної цінності

Комбінація Deye SE-F16-C SG05LP3 — це високонадійне рішення для європейських низьковольтних трифазних фотоелектричних накопичувачів потужністю 3-12 кВт, основна цінність якого відображається в таких аспектах:

Глибока сумісність тієї ж платформи: 48 В низьковольтної системи пряме підключення CANBus, відсутність проблем із сумісністю, проста установка та введення в експлуатацію. 2 техніка можуть завершити монтаж і введення в експлуатацію об'єктів великої потужності за 1-2 дні.

Сильна адаптованість до складних умов роботи: конструкція вентилятора охолодження з широким діапазоном температур, адаптована до високої температури, слабкої мережі, великого навантаження та інших сценаріїв, що відповідає вимогам проекту в різних регіонах Європи.

Надзвичайна економічність і масштабованість: зріла платформа має низькі витрати на обслуговування; батарея підтримує паралельне з’єднання без інструментів, і проект можна розширити за потреби без повної заміни обладнання.

Інтегрована відповідність і безпека: обидва продукти пройшли основну європейську сертифікацію з блокованими функціями подвійного захисту та швидким відключенням у разі несправності для забезпечення системної та особистої безпеки.

Завдяки характеристикам зрілої технології, гнучкої адаптації та високої надійності ця комбінація стала основним вибором для проектів накопичення фотоелектричної енергії середньої та високої потужності для житлових/легких комерційних систем зберігання енергії в Європі, особливо підходить для сценаріїв із високими вимогами до потужності, стабільності та масштабованості.
