SG06LP3 проти SG05LP3: що насправді змінилося в останніх низьковольтних трифазних гібридних інверторах Deye

Орієнтоване на місцевість порівняння дизайну, інтерфейсів і поведінки програмного забезпечення для європейських житлових і легких комерційних установок.

28 лютого 2026  |  Технічний бриф

Гібридні інвертори, як правило, продаються як список заголовків, але більшість повсякденних запитань монтажників є більш практичними: наскільки вони гучні, що змінилося з боку проводки та які параметри мають значення, коли сайт працює від генератора, слабке з’єднання з мережею або взагалі немає акумулятора. Серія SG06LP3 від Deye є наступним кроком у широко розповсюдженій лінійці SG05LP3, націленою на сегмент 3–8 кВт і приносячи набір удосконалень, які найпростіше зрозуміти зсередини.

Позиціонування: місце розташування SG06LP3

Сімейство SG05LP3 охоплює трифазні низьковольтні гібридні інвертори потужністю 3–12 кВт (клас 48 В). SG06LP3 звужує фокус до 3–8 кВт. Це має значення, тому що багато європейських будинків з трифазною мережею все ще знаходяться в діапазоні 6–8 кВт, де акустичний комфорт і чисті деталі встановлення можуть мати таке ж значення, як максимальна потужність.

З першого погляду: практичні відмінності на рівні 6–8 кВт

Механічний дизайн: тихіше за дизайном (для більшої частини асортименту)

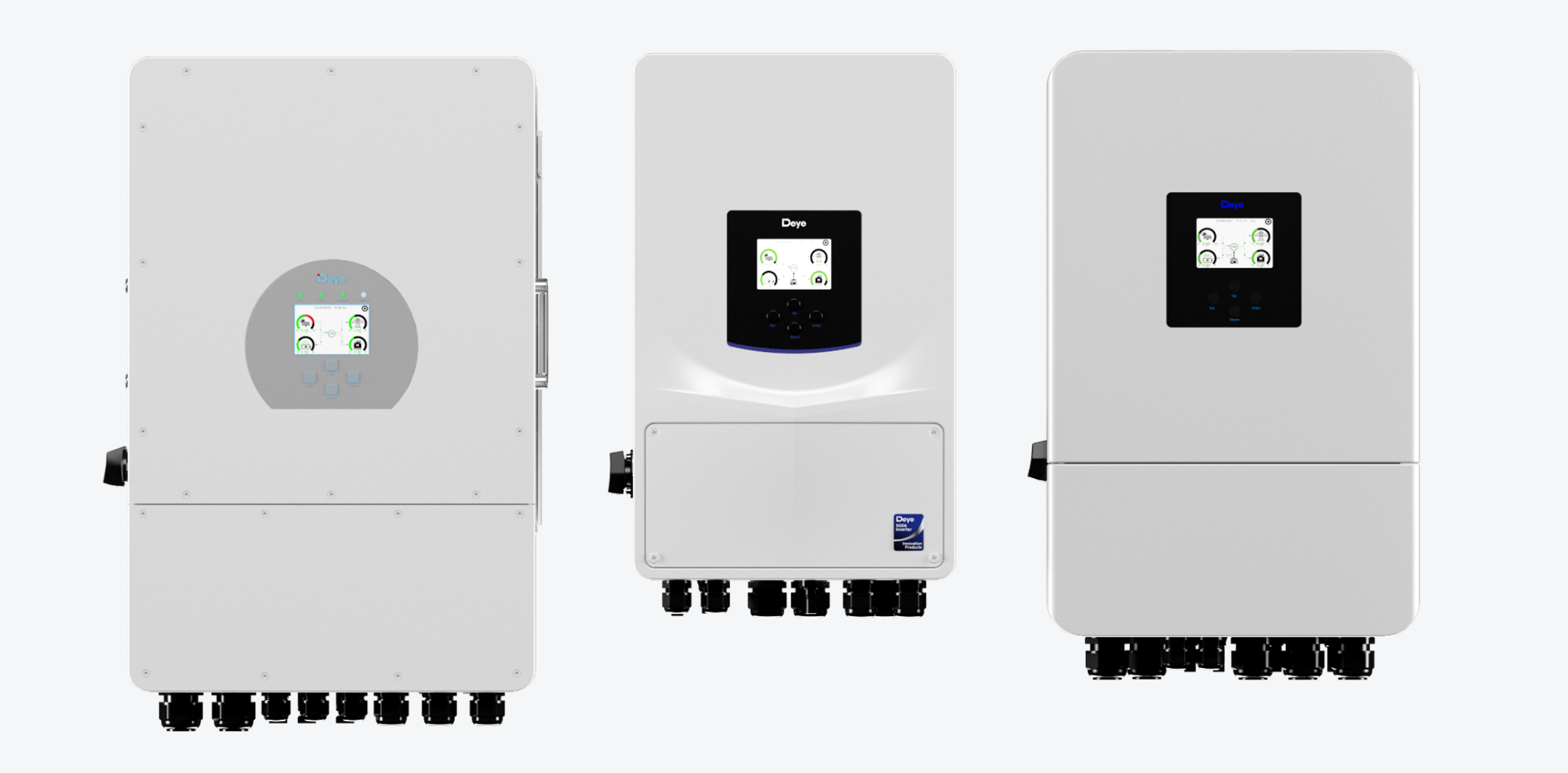

Головною зміною, яку побачить кожен, хто розпаковує SG06LP3, є зміна дизайну корпусу та передньої панелі. Корпус запозичений у попереднього форм-фактора SG04LP3, зберігаючи при цьому підхід у стилі безпечної засувки, пов’язаний із SG05LP3. Що ще важливіше для кінцевих користувачів, змінюється стратегія охолодження: у лінійці SG06LP3 тільки блок потужністю 8 кВт оснащено зовнішнім вентилятором, тоді як блок потужністю 6 кВт і менше покладається на природну конвекцію через радіатор.

Для внутрішніх установок — підсобних приміщень, підвалів, невеликих шаф для рослин — ця зміна може призвести до помітно більш спокійного акустичного профілю. Він також усуває компонент зносу на найпоширеніших класах потужності. Інсталятори все ще повинні розглядати охолодження як тему рівня системи: розміщення, відстань і підвищення температури в закритих приміщеннях залишаються вирішальними, і будь-який інвертор знизить продуктивність, якщо він не зможе відводити тепло.

Електропроводка та відповідність: невеликі клеми, які відповідають на великі запитання

Європейські мережеві коди швидко розвиваються, і велика частина історії SG06LP3 стосується контролю та спостережливості, а не сирої потужності. Найбільш явним доповненням є інтерфейс D / D, спрямований на структуру Німеччини §14a. Метою політики є те, що оператори мереж можуть тимчасово обмежити навантаження на мережу, зберігаючи гарантований мінімальний рівень постачання, який часто називають 4,2 кВт для підключення одного керованого пристрою.

На стороні інвертора вхід D / D- SG06LP3 представлений як спосіб прийняти зовнішню команду та відповідно обмежити імпорт сітки. Для проектів у Німеччині це дає проектувальникам і електрикам більш зрозумілу апаратну кінцеву точку для розмови, яка інакше потрапляє в «налаштування» та «обхідні шляхи».

Ще два вдосконалення інтерфейсу також зосереджені на реаліях поля. По-перше, спеціальний вхід виявлення обриву ланцюга PV підтримує швидку діагностику, коли ланцюг від’єднано або ізольовано. По-друге, порт лічильника більше не є «тільки даними»: він може забезпечити джерело живлення 5 В для вузла LoRa smart TX, яким можна керувати за допомогою DIP-перемикача. Це дрібна деталь, але вона позбавляє від необхідності монтувати та живити додатковий пристрій у шафі.

Всередині пристрою: менше плат, більш тісна інтеграція

SG06LP3 зменшує кількість внутрішніх збірок друкованих плат порівняно з SG05LP3 за рахунок консолідації функцій, які раніше існували на окремих платах. У порівняльних нотатках Deye приклади включають інтеграцію додаткової плати дугового замикання (AFCI), функцій DRM і плати з’єднання в більш уніфіковану збірку, зберігаючи при цьому AFCI як додаткову конфігурацію.

З точки зору сервісу, цей вид інтеграції зазвичай спрямований на спрощення використання та зменшення потенційних точок помилок при складанні. Це також може зробити внутрішнє розташування більш компактним, що узгоджується з меншою фізичною оболонкою SG06LP3 у класі 8 кВт.

Поведінка мікропрограми: зміни, які ви помітили після введення в експлуатацію

Удосконалення обладнання — це лише половина картини. SG06LP3 також представляє кілька способів керування, про які варто звернути увагу, оскільки вони впливають на те, як система поводиться в крайніх випадках, зокрема, коли активні графіки використання, коли використовується генератор або коли сайт працює без батареї.

Ключові доповнення та роз’яснення на стороні прошивки для SG06LP3 включають:

• SOC припинення заряджання та логіка «запуск мережі»: коли час використання не ввімкнено, застосовується цільовий SOC заряду Gen/Grid; можна використовувати «початкове значення» заряду від мережі, щоб заряджання від мережі відбувалося лише нижче початкового відсотка та зупинялося вище налаштованого відсотка зупинки.
• «Постачання батареї при відключенні мережі»: якщо інвертор використовує мережу для заряджання батареї, мережеве реле може автоматично від’єднатися після того, як батарея досягне цільового SOC, і під’єднатися знову лише тоді, коли SOC опуститься до початкового порогу. У такому стані навантаження обслуговуються фотоелектричною системою та акумулятором, а не байпасом.
• Аварійне живлення лише від фотоелектричної мережі: у крайньому випадку відсутності батареї та відключення мережі, інвертор може забезпечити аварійне живлення лише від фотоелектричної мережі. Резистивні навантаження можуть підтримуватися до номінальної потужності, тоді як нерезистивні навантаження обмежені меншою потужністю.
• Цільові показники часу використання генератора: відповідно до планування TOU цільовий SOC для зарядки генератора можна встановити для кожного періоду часу, а не покладатися на одну глобальну ціль.
• Окремі обмеження вихідної потужності: «Обмеження вихідної потужності змінного струму» обмежує потужність інвертора, експортовану в мережу, а також обмежує імпорт з мережі, який використовується для заряджання акумулятора; «AC Backup P limit» обмежує вихідний сигнал інвертора портом резервного копіювання/завантаження.
• Сигналізація розриву ланцюга PV: коли PV1/2/3 увімкнено та перемикач постійного струму ввімкнено, інвертор може визначити, чи під’єднана ланцюг PV або розімкнута, викликаючи попередження на РК-дисплеї (W05–W07 для розриву ланцюга PV1–PV3).

Тож який із них вибрати клієнту?

Для дистриб’юторів і EPC SG06LP3 найкраще читати як удосконалення платформи SG05LP3, спрямованої на серце ринку житлових трифазних мереж. Таким чином, рішення стосується не паритету функцій, а більше відповідності.

SG06LP3 є сильнішим вибором, коли:

• Розрахункова цільова потужність становить від 3 до 8 кВт, а встановлення – у приміщенні або поблизу житлових приміщень, де цінується низький рівень шуму та менше рухомих частин.
• Німецькі проекти вимагають чіткого інтерфейсу для концепцій керування мережею, пов’язаних із §14a (D / D-).
• Встановлення бездротового вимірювання або шлюзу виграють від живлення 5 В на порту вимірювача для вузла LoRa smart TX.
• Команда хоче швидшої локалізації несправності ланцюга PV за допомогою виявлення розриву ланцюга та попереджень на екрані.

SG05LP3 залишається переконливим, коли:

• Проект потребує 10–12 кВт у низьковольтній трифазній категорії, куди SG06LP3 не доходить.
• Сайт очікує стабільної високої продуктивності в складних температурних умовах і віддає перевагу охолодженню з підтримкою вентилятора в усьому діапазоні.
• Стандартизація на одній встановленій платформі для змішаних класів потужності важливіша, ніж поступові зміни інтерфейсу.

Контрольний список для введення в експлуатацію: для перевірки специфічні елементи SG06LP3

Якщо ваша команда витратила роки на введення в експлуатацію блоків SG05LP3, більша частина робочого процесу залишається знайомою. Наступні швидкі перевірки допоможуть уникнути «сюрпризів» під час заміни на SG06LP3 на подібному сайті.

• Підтвердьте очікування щодо охолодження при вибраній потужності: 6 кВт і нижче використовуйте природне охолодження; переконайтеся, що зазори та потік повітря є консервативними в тісних шафах.
• Якщо потрібне керування, пов’язане з §14a, перевірте апаратне забезпечення сигналізації та проводку для D / D- з DSO (і задокументуйте процедуру тестування).
• Вирішіть, чи слід використовувати виявлення розриву ланцюга PV, і ввімкніть виявлення PV1/PV2/PV3, де це можливо.
• Якщо інстальований вузол LoRa Smart TX, увімкніть живлення 5 В лічильника через DIP-перемикач і переконайтеся, що живлення стабільне під навантаженням.
• Перегляньте порогові значення SOC «запуск мережі» та «припинення заряду мережі», щоб переконатися, що інвертор випадково не вмикає мережеве реле.
• Якщо використовується «живлення від батареї під час розрізання мережі», перевірте перехід, щоб підтвердити, що навантаження на місці залишаються належними (фотоелектрична батарея, а не байпас).
• У плануванні TOU встановіть цільовий SOC для заряду генератора на період часу (якщо використовується вхідний сигнал генератора) і перевірте очікувану поведінку під час першого запуску.
• Усвідомлено встановлюйте обмеження вихідної потужності (мережа та резервна); розглядайте їх як параметри введення в експлуатацію, а не як параметри за замовчуванням.
• Змоделюйте відкриту фотоелектричну мережу, щоб підтвердити, що попередження (W05–W07) зрозумілі інженеру з введення в експлуатацію та включені в примітки про передачу.

Примітки до специфікації та документації

Модельні коди, сертифікати та схвалення сітки в Європі залежать від країни. Для записів закупівель, введення в експлуатацію та гарантійних зобов’язань завжди збігайте точний суфікс (наприклад, EU / SM2) на паспортній табличці з відповідною таблицею даних Deye та сертифікатами відповідності. Якщо проект залежить від функцій керування електромережею (наприклад, вимоги, пов’язані з §14a), заздалегідь підтвердьте метод підключення та прийняту схему сигналізації DSO.
