Практичний посібник зі встановлення домашньої батареї Deye: поширені несправності та способи їх вирішення для SE-F16 і RW-F16

Практичний посібник зі встановлення домашньої батареї Дейе: поширені несправності та способи їх вирішення для SE-F16 і RW-F16

1. вступ

У технологічних звітах BBC домашні системи накопичення енергії часто зображуються як енергонезалежні «домашні електростанції» — сонячні панелі на даху виробляють електроенергію вдень, батареї постачають електроенергію вночі або в дощові дні, реагуючи на пікові ціни на електроенергію, коливання мережі та навіть екстремальну погоду. Однак встановлення в реальному світі далеке від «підключи та працюй». Низьковольтні літієві батареї SE-F16 і RW-F16 від Deye (Deye, професійний бренд накопичувачів енергії та інверторів) SE-F16 і RW-F16 (обидві 16 кВт·год LiFePO₄, номінальна напруга 51,2 В) у поєднанні з SUN-10K-SG05LP3-EU-SM2 (трифазний низьковольтний гібридний інвертор потужністю 10 кВт), хоча й розроблені як надійні, часто виявляють аномалії у фактичній проводці, зв’язку та паралельному з’єднанні. Ця стаття, заснована на офіційних посібниках Deye, форумах користувачів (таких як DIY Solar Forum) і реальних випадках встановлення, аналізує чотири типові проблеми та їх вирішення, щоб допомогти звичайним домовласникам або інсталяторам уникнути пасток. Дані отримано з останніх специфікацій продукту 2025-2026, а на фактичну продуктивність впливає температура, SOC тощо.

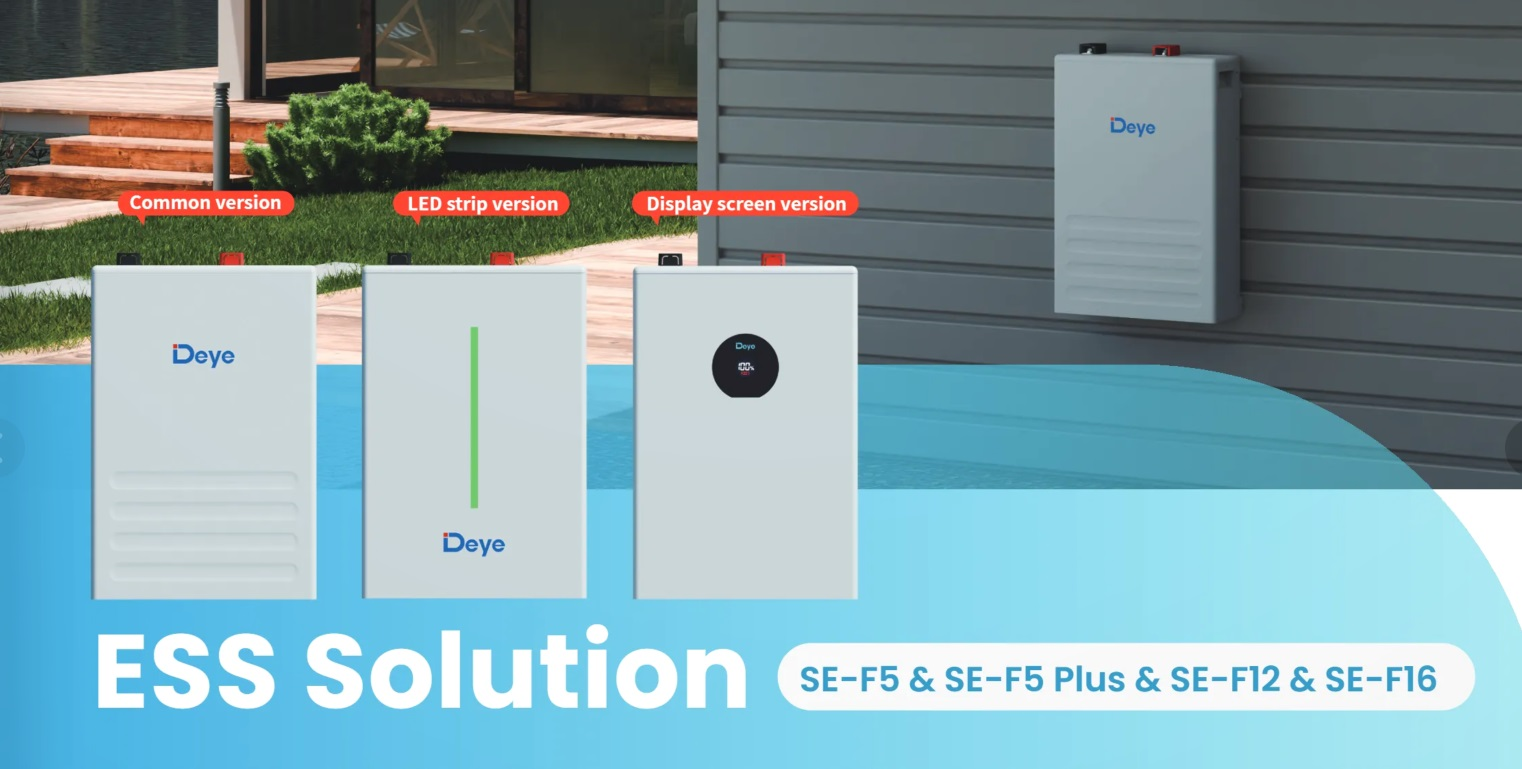

малюнок 1. Офіційні зображення серії Deye SE-F16

2.1 Випадок перший: Помилка зв’язку BMS — «Акумулятор не відповідає», система вимикається безпосередньо

Найпоширеніша проблема: інвертор відображає «comm./F01-F64» або РК-дисплей акумулятора повідомляє «W31 Попередження про зв’язок акумулятора (збій зв’язку PCS)». Німецький власник трифазної мережі встановив один SUN-10K-SG05LP3-EU-SM2 два блоки RW-F16; після ввімкнення живлення інвертор неодноразово подавав тривогу, SOC батареї не відображався, а заряджання/розряджання повністю не вдалося. Аналіз причини: батареї Deye мають вбудовану систему BMS (Battery Management System), яка зв’язується з інвертором через CAN 2.0 (порт RJ45). До поширених причин належать:

• Кабель зв’язку не оснащений феритовим кільцем, як це потрібно (для проводки на великій відстані рекомендується намотати 4 витки, щоб уникнути перешкод).
• Неправильна послідовність проводки (CAN-H/L перевернута).
• Неправильна послідовність увімкнення (спочатку слід увімкнути сервісний перемикач акумулятора, потім перемикач BMS і, нарешті, інвертор).
• Режим «Li-BMS» інвертора не налаштовано на рідний протокол Deye (або неправильно вибрано протокол Pylontech або інший сторонній протокол).
• RW-F16 — класична модель; хоча SE-F16 підтримує автоматичне підключення до мережі, невідповідність мікропрограми все одно може спровокувати повторення головної адреси.

Практичні рішення:

1. Після вимкнення живлення використовуйте оригінальний комунікаційний кабель CAT5E, щоб повторно підключити порт «PCS» акумулятора до порту CAN інвертора BMS.
2. Якщо кабель зв’язку довгий або на місці є сильні електромагнітні перешкоди, феритове кільце має бути встановлено та належним чином намотане.
3. Перед паралельним підключенням зарядіть усі батареї до 100% SOC, щоб зменшити різницю напруги та уникнути циркуляції струму.
4. Увійдіть у «Battery Setup» інвертора та встановіть протокол «Li-BMS» на рідний протокол Deye (зазвичай автоматично розпізнається або виберіть режим 00).
5. Стандартна послідовність увімкнення живлення: сервісний перемикач акумулятора УВІМК. → перемикач BMS УВІМК. → запуск інвертора.
6. Якщо несправність все ще виникає, перевірте журнал BMS за допомогою програми Deye або платформи моніторингу; лише оригінальні інвертори Deye підтримують онлайн-оновлення прошивки акумулятора, інвертори сторонніх виробників не можуть виконати цю операцію.

Відгук власника: після виконання цих кроків система повернулася до нормального режиму протягом 10 хвилин, а дані SOC синхронізувалися в реальному часі. У посібнику чітко зазначено: для тривог зв’язку PCS спочатку проведіть діагностику за допомогою програмного забезпечення моніторингу та не використовуйте систему з помилками.

2.2 Випадок другий: паралельний дисбаланс батареї — одна «заповнена», інша «голодує»

Зазвичай під час розширення з кількома батареями: після паралельного з’єднання двох блоків SE-F16 один продовжує заряджатися, тоді як SOC іншого залишається на рівні 60%, що призводить до втрати загальної ємності та навіть до «перевищення різниці напруги в елементі». Власник польської вілли (4 інвертора RW-F16 10 кВт) виявив нерівномірний струм розряду після запаралелювання, з сигналізацією під час пікового навантаження. Аналіз причин:

• Для RW-F16 потрібне послідовне підключення IN→OUT; SE-F16 підтримує автоматичне підключення до мережі без DIP-перемикачів, але неправильна послідовність кабелю зв’язку чи конфлікт адрес все одно можуть спричинити збій у мережі.
• SOC батареї невідповідний перед паралельним з’єднанням (інструкція суворо вимагає, щоб усі батареї були заряджені до 100% перед паралельним з’єднанням).
• Замалий поперечний переріз кабелю живлення або недостатній момент затягування (рекомендовано 2/0 AWG, стандартний момент затягування 24,5 Нм).
• Максимальний струм заряду/розряду інвертора не налаштовано відповідно до загальної ємності батареї: максимальний струм заряду/розряду SUN-10K-SG05LP3-EU-SM2 240 A, одиночний струм постійного розряду RW-F16 160 A.

Практичні рішення:

1. Перед паралельним підключенням повністю зарядіть кожну батарею до 100% SOC окремо та дайте їй постояти протягом 24 годин, щоб забезпечити сталість напруги.
2. Комунікаційні кабелі повинні бути суворо з’єднані в послідовному ланцюжку IN→OUT; один блок підтримує до 32 паралельних блоків загальною потужністю до 512 кВт·год.
3. SE-F16 не потребує налаштування DIP-перемикача; Паралельний режим RW-F16: режим 1 для інверторів ≤15 кВт, режим 2 для інверторів >15 кВт.
4. У інверторі «Battery Setup» включити паралельний режим, правильно встановити загальну ємність і максимальний струм заряду/розряду; Для запобігання перегріву одиничний безперервний струм RW-F16 рекомендується обмежити в межах 160 А (вбудований автоматичний вимикач на 125 А забезпечує додатковий захист).
5. Відстежуйте напругу та різницю температур окремих елементів батареї в реальному часі за допомогою хмарної платформи або додатка Deye; негайно перевірте кабелі та з’єднання, якщо різниця напруги перевищує 0,5 В.

Результат: після ремонту власник досяг збалансованого заряду/розряду батареї та рівномірного розподілу струму, підвищивши рівень власного споживання системи на 30%. Інструкція чітко попереджає: у паралельному режимі, якщо безперервний струм однієї батареї перевищує ліміт, це може спричинити перегрів або навіть загрозу безпеці

.

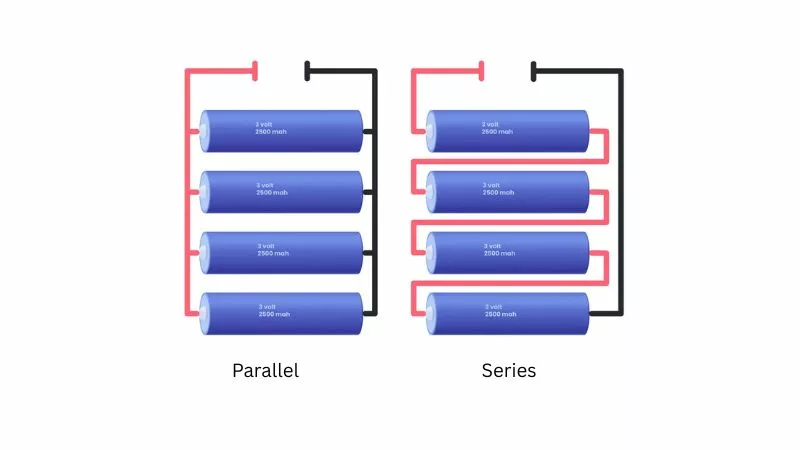

малюнок 2. Принципова схема паралельного та послідовного з’єднання батарей

2.3 Третій випадок: заземлення та збій постійного струму — сигнал тривоги F22/F56, загроза безпеці

Після встановлення SUN-10K-SG05LP3-EU-SM2 часто з’являється повідомлення про F22 (можливе заземлення або несправність підключення постійного струму) або F56 (надто низька напруга шини постійного струму). Французький інсталятор час від часу стикався з проблемами «офлайн» під час настінного монтажу RW-F16; інвертор показав аномально низьку напругу батареї (фактична напруга батареї 51 В нормальна). Аналіз причин:

• З’єднання заземлення ненадійне (корпус інвертора та акумулятор повинні бути належним чином під’єднані до захисного заземлення PE).
• Крутний момент позитивного/негативного кабелю постійного струму не відповідає стандарту (24,5 Нм) або змінена полярність (може безпосередньо пошкодити інвертор).
• RW-F16 має вбудований двополюсний автоматичний вимикач на 125 А, потужність постійного розряду SE-F16 до 230 А; коли температура навколишнього середовища нижче 0℃, BMS батареї забороняє зарядку та спрацьовує захист.
• Трансформатор струму ТТ встановлено в неправильному напрямку (у режимі нульового експорту стрілка повинна вказувати на сторону навантаження).

Практичні рішення:

1. Перед установкою переконайтеся, що всі кабелі постійного струму відповідають вимогам до моменту затягування, чітко розрізняйте позитивні та негативні полюси та ніколи не змінюйте їх.
2. Корпус інвертора та корпус батареї повинні бути надійно заземлені до однієї точки PE для формування еквіпотенціального з’єднання.
3. Перевірте журнал «Системні тривоги» інвертора; F22 здебільшого спричинено ослабленим з’єднанням — затягніть його, щоб вирішити.
4. Підключіть датчик температури до правильного порту; уникайте помилкової установки режиму свинцево-кислотної батареї.
5. Затисніть трансформатор струму ТТ на відповідній фазовій лінії стрілкою, яка вказує на навантаження; трифазна система повинна повністю покривати L1/L2/L3.

Після ремонту сигнали тривоги були усунені, і функція безперебійного перемикання ДБЖ працювала нормально. У звітах, пов’язаних з BBC, наголошується, що погане заземлення є однією з найбільш прихованих загроз безпеці в домашніх системах зберігання енергії.

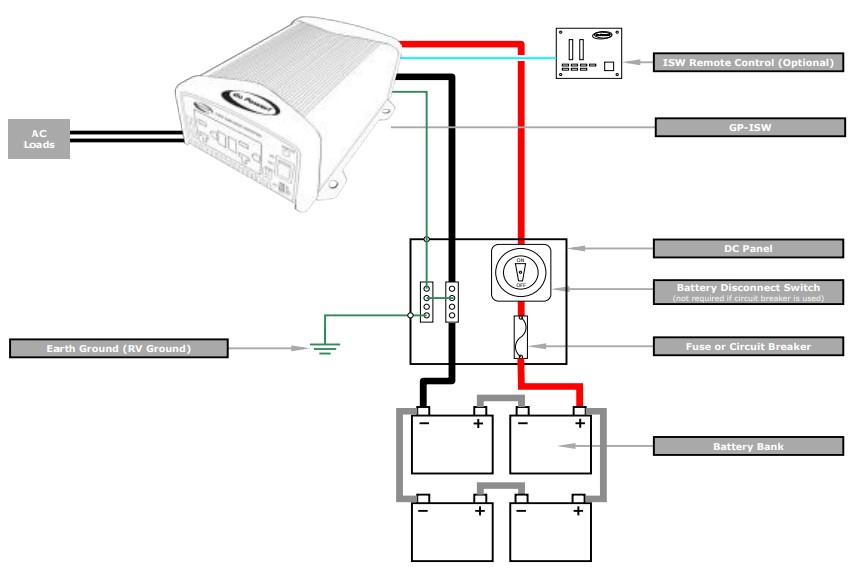

малюнок 3. Повна принципова схема електропроводки та заземлення сторони постійного струму інвертора (PE/заземлення)

2.4 Випадок четвертий: Помилка заряджання/розряджання за часом використання (TOU) і блокування верхньої межі заряджання

Коли інвертор налаштовано на періоди пікових цін на електроенергію, батарея не може заряджатися відповідно до розкладу або заряджається лише до максимуму 80%. Голландський користувач, підключивши SE-F16, виявив, що під час нічних періодів низьких цін не було заряджання, тоді як удень ненормально відображалося «батарея розряджається». Аналіз причин:

• Помилково ввімкнуто опцію «Активувати батарею» (ця функція призначена лише для відновлення батареї з низьким зарядом заряду; її потрібно вимкнути під час нормальної роботи).
• Зв’язок BMS нестабільний, тому інвертор не може отримати реальні дані SOC.
• Прошивка батареї RW-F16/SE-F16 підтримує лише оновлення інверторів Deye; змішування з пристроями сторонніх виробників, такими як Victron, легко спричиняє ненормальний відображення потоку енергії.

Практичні рішення:

1. У інверторі «Battery Setup» вимкніть функцію «Activate Battery».
2. Увімкніть «Grid Charge» і правильно встановіть TOU періоди пік-долина (наприклад, ніч 00:00-06:00 тарифікація долини).
3. Спочатку виключіть проблеми зв’язку BMS (див. перший випадок).
4. Під час змішування з інверторами сторонніх виробників перейдіть у ручний режим напруги або зверніться до Deye, щоб підтвердити сумісність протоколу.

Після того, як користувач застосував виправлення, система суворо дотримувалася стратегії пік-долина, і витрати на електроенергію значно знизилися.

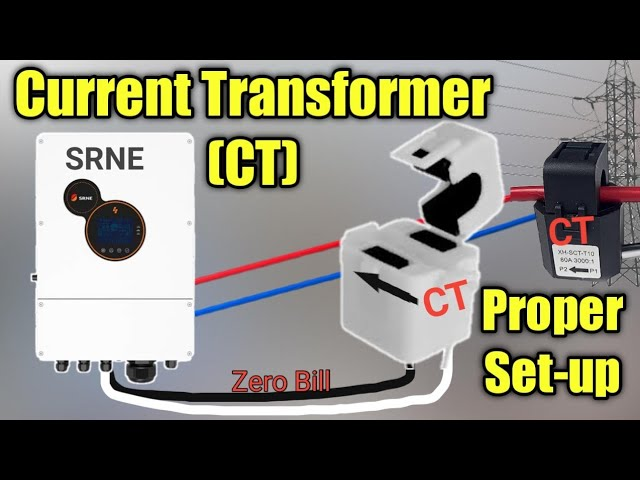

малюнок 4. Схема правильної установки трансформатора струму ТТ

3. Керівництво з уникнення пасток: професійне встановлення залишається важливим

Deye SE-F16 (компактна структура, високий вихідний струм, вищий рівень захисту) і RW-F16 (вбудований автоматичний вимикач, класичне настінне кріплення) — обидва зрілі побутові продукти, що мають термін служби 6000 циклів і ККД понад 90 %. Однак професіоналізм у встановленні дуже потрібний: його має виконувати професійний персонал із суворим дотриманням стандартів крутного моменту, указаних у посібнику, діапазону робочих температур (заряджання 0–55 ℃) і специфікацій зв’язку. Більшість помилок при установці виникають через нестандартні операції — вибір кабелю не відповідає вимогам, хаотична послідовність увімкнення або невиконання балансування перед розпаралелюванням. Практичні рекомендації:

• Повне моделювання та налагодження системи перед встановленням.
• Регулярно перевіряйте версію мікропрограми та журнали операцій за допомогою програми Deye.
• Хоча європейські складські доставки є ефективними, все ж рекомендується вибирати місцевих сертифікованих установників.
• В екстремальних погодних умовах зосередьтеся на моніторингу температури батареї, щоб уникнути частого спрацьовування захисту BMS.

Технологія накопичення енергії, як описано в звітах BBC, переходить від професійних сценаріїв до звичайних домашніх господарств. Однак для справжнього досягнення енергонезалежності домогосподарства стандартизована робота на етапі встановлення часто важливіша, ніж сам продукт. У разі виявлення несправностей спочатку зверніться до офіційної таблиці несправностей Deye або зверніться до офіційної технічної підтримки. Після належного налагодження ця серія акумуляторів може стабільно працювати більше 10 років, перетворюючись на надійний резервний блок екологічної енергії для дому.
