Інвертор Deye F55 (DC-Volt High-Fault) Практичний аналіз

Інвертор Deye F55 (DC - Високий вольт - Несправність) Практичний розбір - Швидке усунення несправностей і усунення перенапруги постійного струму з реального випадку

Огляд

F55 (DC - вольт Високий Fault) — це код несправності захисту високої напруги на стороні постійного струму на гібридних інверторах Deye. Це зазвичай спричинено невідповідністю конфігурації системи та робочих умов, а не апаратним збоєм. При спрацьовуванні інвертор негайно відключає вхід PV і припиняє генерацію PV. Ця стаття розбирає основні причини та логіку запуску F55 за допомогою трьох реальних знімків екрана на місці та надає стандартизовану, готову до використання процедуру від відстеження даних до виправлення на місці. Ці вказівки стосуються повного асортименту одномісних житлових будинків Deye фаза і три фаза низька гібридні інвертори напруги та призначені для інсталяторів фотоелектричної системи та персоналу з експлуатації та технічного обслуговування.

1. Явище Case Fault - Блокування основної аномалії з трьох скріншотів

У цьому випадку житлова фотоелектрична система зберігання неодноразово припиняла експорт протягом денних періодів високого опромінення. Віддалений моніторинг викликав тривогу. Троє на - скріншоти сайту утворюють повний ланцюжок доказів і чітко показують основну проблему:

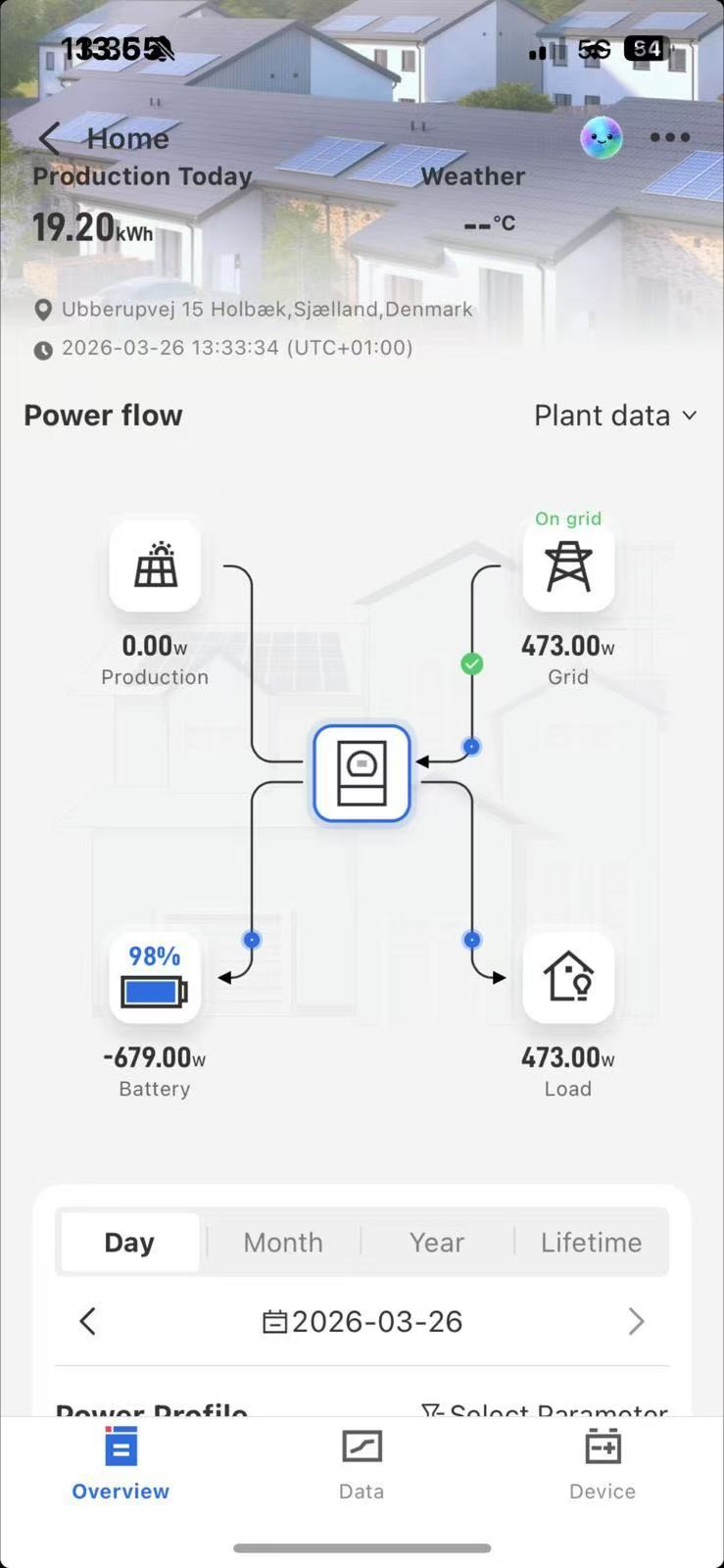

малюнок 1 - Знімок екрана Power Flow

Потужність генерації PV падає безпосередньо до 0 Вт. Система зупиняє генерацію PV і повністю покладається на

живлення від мережі плюс розряд батареї для обслуговування навантаження. Це замовник - сприйнятий симптом «немає покоління».

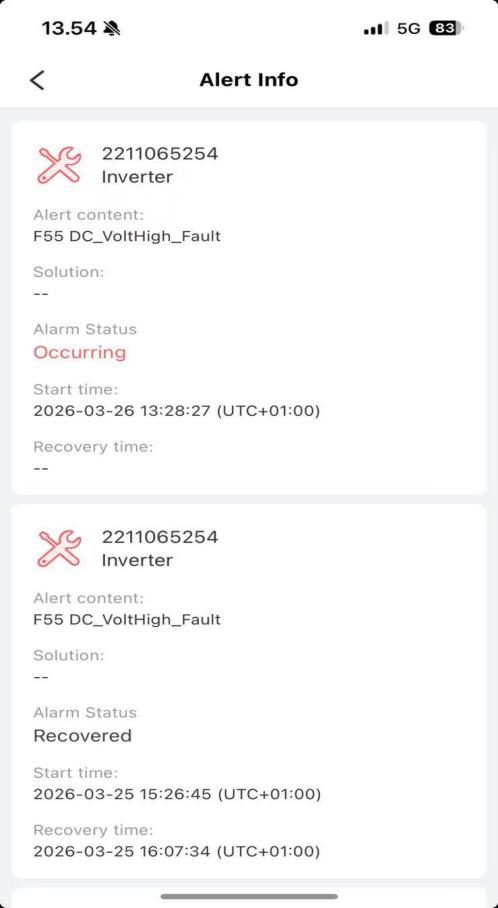

малюнок 2 - F55 Знімок журналу аварій

Платформа повідомляє F55 DC - вольт Високий - Несправність, що вказує на перекриття шини постійного струму напруга. Несправності відбуваються під час високої денної температури - періоди освітлення та автоматично очищаються, коли освітлення падає. Повторювана схема відповідає типовому часу перенапруги постійного струму.

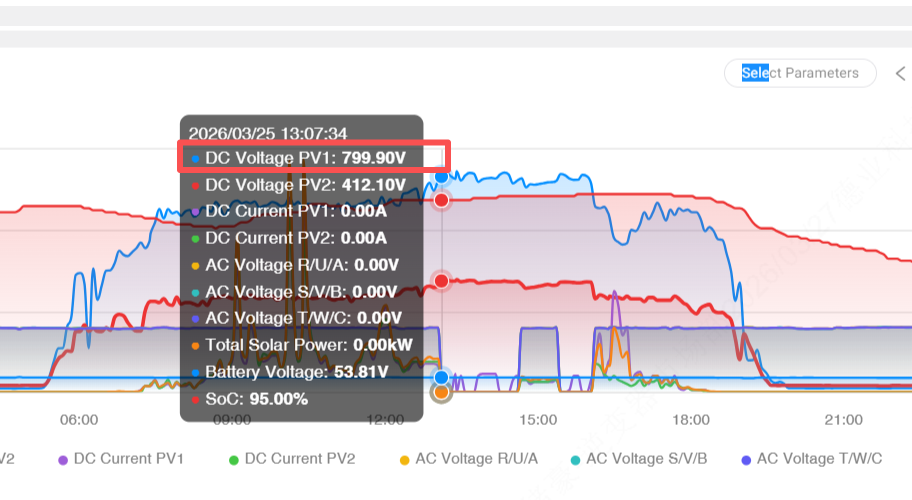

малюнок 3 - Скріншот операційних даних

Цей скріншот є ключовим для root - ідентифікація причини. Основні аномалії очевидні: стрибки постійної напруги PV1 до 799,90 В, струми PV1 і PV2 PV становлять 0,00 А, SOC батареї становить 95% з напругою батареї 53,81 В, а напруга на стороні змінного струму становить 0 В, що вказує на те, що інвертор від’єднано від мережі.

Три знімки екрана вказують на висновок, що надмірний DC - бічна напруга викликала інвертор ' s захисну дію та викликав відключення генерації. Майже повний акумулятор ще більше погіршив стан напруги.

2. F55 Основне визначення несправності та логіка запуску випадку

1. Офіційне визначення

F55 позначає захист шини постійного струму від перенапруги. Інвертор ' Логіка захисту запобігає пошкодженню високої напруги постійного струму IGBT, конденсаторів ланцюга постійного струму, BMS батареї та інших критичних компонентів. Коли напруга постійного струму перевищує налаштований поріг захисту, інвертор виконує захисні дії.

2. Повна логіка запуску для цього випадку

Поєднуючи три знімки екрана з поведінкою захисту інвертора, ланцюг несправностей є таким і представляє типовий сценарій F55:

- Основна причина: рядок PV1 містить забагато послідовно з’єднаних модулів, тому напруга холостого ходу значно перевищує напругу інвертора ' s MPPT або межі вхідного струму. На скріншоті показано 799,90 В, що значно перевищує стандартні безпечні межі.

- Прямий тригер: опівдні під сильним опроміненням фотоелектрична напруга зростає далі та перетинає поріг захисту.

- Коефіцієнт підсилення: SOC батареї на 95% майже повний, залишаючи невелику ємність для поглинання надлишкової фотоелектричної енергії. Надлишок енергії накопичується на стороні постійного струму і підвищує напругу.

- Дія захисту: інвертор запускає F55, відключає вхід PV, щоб струми PV впали до нуля, і від’єднується від мережі, щоб напруга змінного струму була рівною нулю. Потужність PV падає до 0 Вт, і система припиняє експорт.

- Автоматичне відновлення: коли освітлення зменшується ввечері, фотоелектрична напруга знову падає в безпечний діапазон, захист знімається, і інвертор відновлює нормальну роботу.

3. Основні причини F55 (більшість неапаратних проблем)

На основі скріншотів і польової статистики більшість помилок F55 не викликані апаратними дефектами. Цей випадок збігається з двома основними причинами, на які слід зосередити увагу перевірок на місці:

1. Надмірна конфігурація PV рядка (основна причина, ~60%)

Цей випадок є типовим: кількість серій ланцюга PV1 зависока, тому напруга холостого ходу досягає 799,90 В, значно перевищуючи напругу інвертора ' s допустимий вхід. При сильному випромінюванні неминуче спрацьовує захист від перенапруги. Деякі випадки також демонструють дисбаланс між PV1 і PV2 у типі модуля або кількості рядків, що призводить до того, що один рядок перевищує безпечну напругу.

2. Недостатнє поглинання акумулятора (вторинний, ~25%)

Високий battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Інші поширені не - апаратні причини

- Неправильні налаштування параметрів, такі як надто суворі обмеження проти реверсу, вимкнене згладжування потужності або неправильні налаштування припинення заряду батареї, які призводять до стрибків напруги.

- Проблеми з проводкою постійного струму, такі як ослаблені або окислені з’єднання, які спотворюють визначення напруги та спричиняють помилкове виявлення перенапруги.

4. Стандартизована процедура усунення несправностей F55 - Спочатку дистанційний, потім увімкнено - Сайт

Дотримуйтесь принципу «спочатку дистанційне відстеження знімків екрана, потім практичні перевірки на місці; перевіряйте схеми перед апаратним забезпеченням». За допомогою трьох скріншотів можна визначити близько 90% проблем і уникнути непотрібного демонтажу.

Крок 1 - Віддалене трасування знімка екрана (ядро, 5 хвилин для блокування першопричини)

Отримайте три основні знімки екрана з платформи та перевірте чотири пункти:

- На малюнку 2 підтвердьте F55 і те, що тригери виникають під час високого опромінення, що вказує на PV - побічні питання.

- На рисунку 3 перевірте напругу та струм PV. Напруга значно вище MPPT або вхідні межі з нульовим струмом вказує на проблеми конфігурації фотоелектричної ланцюга.

- На малюнку 3 перевірте SOC батареї. Високий SOC вище 85% вказує на недостатню здатність поглинання.

- На рисунках 1 і 3 перевірте сторону змінного струму, щоб виключити проблеми з мережею як причину відключення.

Крок 2 - Перевірки PV на місці (відновлення основної зони)

- Від’єднайте PV від інвертора та виміряйте напругу холостого ходу PV1/PV2 за допомогою мультиметра, щоб перевірити показання знімка екрана.

- Перерахуйте кількість рядків і переконайтеся, що напруга холостого ходу знаходиться в безпечних межах за очікуваних температурних умов.

- Перевірте клеми PV DC на наявність ослаблених з’єднань або окислення та перевірте модулі на наявність пошкоджень або затемнення.

Крок 3 — Battery and parameter optimization (remove amplifying factors)

- Відновити час відключення заряду батареї та інші параметри батареї до стандартних значень виробника.

- Уникайте зарядки в години пікового опромінення, наприклад з 11:00 до 15:00, і перенесіть зарядку на періоди, що не є піковими, щоб збільшити запас поглинання.

- Належним чином пом’якшіть обмеження проти реверсу/експорту в межах нормативних дозволів і ввімкніть згладжування потужності для придушення стрибків напруги.

Крок 4 — Hardware checks (only if prior steps fail, rare)

- Оновіть мікропрограму інвертора та, якщо необхідно, відновіть заводські налаштування та переконфігуруйте параметри.

- Зверніться до служби технічної підтримки Deye для перевірки датчиків напруги постійного струму, IGBT і BMS батареї. Не розбирайте інвертор без дозволу.

5. План відновлення для конкретного випадку — практичний і надійний

Зосередьтеся на корекції ланцюга PV та оптимізації акумулятора/параметрів. Усі дії, наведені нижче, виконуються на місцях і повинні виключати повторення.

1. Реабілітація ядра фотоелектричної сторони

- Для зчитування напруги PV1 799,90 В негайно зменште кількість рядків PV1, щоб напруга холостого ходу потрапляла в інвертор ' s допустимий вхідний діапазон із запасом безпеки. Після зміни конфігурації виміряйте напругу холостого ходу у відключеному стані та повторно підключіть лише тоді, коли показники будуть нормальними.

- Переконайтеся, що PV1 і PV2 використовують ідентичні типи модулів, кількість рядків і, бажано, однакові виробничі партії. Зберігайте різницю напруги між струнами мінімальною.

2. Оптимізація батареї та параметрів

- Встановіть верхню межу заряду батареї на рівень, який залишає запас для поглинання PV, наприклад 80–85% SOC.

- Дозволити обмежений експорт до мережі, де це дозволено, щоб уникнути накопичення енергії постійного струму.

- Увімкніть функції згладжування потужності та обмеження потужності PV, щоб придушити раптові стрибки напруги або напруги.

3. Просте планове обслуговування

- Затягніть клеми постійного струму на фотоелектричній панелі та батареї, усуньте окислення та забезпечте належну ізоляцію.

- Щомісяця отримуйте три основні скріншоти для моніторингу напруги PV і SOC батареї та завчасно втручайтесь у разі виявлення аномалій.

7. Ключові висновки

- F55 — це звичайна дія захисту безпеки, яка не обов’язково вказує на апаратну несправність. Більшість випадків спричинені конфігурацією фотоелектричної ланцюга, яка перевищує обмеження інвертора. Високий рівень SOC батареї та неправильні налаштування параметрів є поширеними факторами посилення.

- Швидка діагностика спирається на три знімки екрана: потік потужності, журнал тривог і робочі дані. У більшості випадків ці зображення дають змогу протягом п’яти хвилин визначити першопричину.

- Пріоритети усунення: правильна конфігурація фотоелектричної ланцюга для усунення першопричини та оптимізація параметрів батареї та інвертора для усунення умов підсилення та запобігання повторенню.

Дійсний контрольний список

- Отримайте та збережіть малюнок 1, малюнок 2 та малюнок 3 для кожного інциденту.

- Від’єднайте та виміряйте PV Voc у полі.

- Перерахуйте та відрегулюйте кількість рядків відповідно до обмежень на вході інвертора.

- Узгодьте межі заряду батареї з постачальником батареї та ввімкніть згладжування потужності.

- Документуйте зміни та контролюйте щомісяця за допомогою віддалених скріншотів.
