Технічне порівняння моделей гібридних інверторів Deye: SUN-8K-SG02LP1-EU-AM2 проти SUN-8K-SG05LP1-EU та SUN-8K-SG05LP1-EU-SM2

У еволюції сонячної енергетики конструкція інвертора відіграє ключову роль у загальній ефективності, безпеці та зручності використання системи. У цій статті наведено детальне технічне порівняння трьох моделей гібридних інверторів Deye потужністю 8 кВт — SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU та SUN-8K-SG05LP1-EU-SM2 — щоб допомогти розробникам і монтажникам системи вибрати найбільш підходящий варіант.

Якщо вам потрібно придбати супутні товари, перегляньте наш каталог інверторів або зв’яжіться з нами напряму, щоб отримати додаткові моделі.

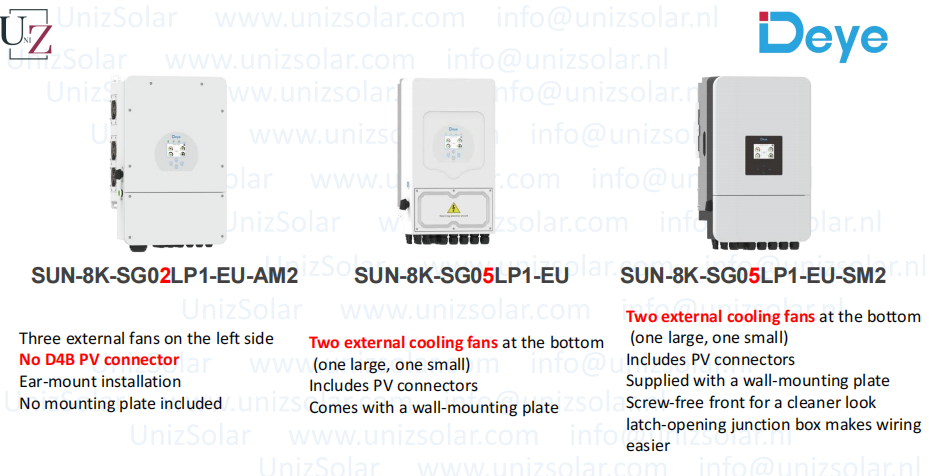

1. Охолодження та зовнішній вигляд
SUN-8K-SG02LP1-EU-AM2 оснащений трьома зовнішніми вентиляторами охолодження зліва. Він підтримує установку на вусі та не має задньої монтажної пластини. Примітно, що він не включає роз’єми D4B PV.

SUN-8K-SG05LP1-EU використовує два нижні вентилятори охолодження (1 великий, 1 маленький) і містить фотоелектричні роз’єми. Поставляється з пластиною для настінного кріплення.

SUN-8K-SG05LP1-EU-SM2 також використовує подвійний нижній вентилятор. Це покращує естетику та зручність встановлення завдяки безгвинтовій передній кришці, що відкривається на засув, і пластині для настінного кріплення, що входить у комплект.

2. Конфігурація електричного входу та PV
Усі три моделі мають однаковий максимальний вхідний струм PV 26 26 A і підтримують 2 / 2 2 входи фотоелектричних батарей, що забезпечує гнучкість конфігурації сонячних батарей.

3. Внутрішня структура та дизайн схеми
SUN-8K-SG02LP1-EU-AM2 виділяється двома ІКТ-портами, фотоелектричними терміналами швидкого підключення та двома інтерфейсами швидкого відключення. Він включає один допоміжний джерело живлення 12 В постійного струму та забезпечує покращену ізоляцію та плати драйверів на платформі SG05. Однак він повторно використовує плату Wi-Fi.

SUN-8K-SG05LP1-EU містить один порт ICT і використовує роз’єми D4B (тип MC4). У нього відсутні порти швидкого відключення та допоміжний вихід 12 В.

SUN-8K-SG05LP1-EU-SM2 базується на SG05LP1-EU, зберігаючи один порт ICT, роз’єми D4B і два порти швидкого відключення. Він включає допоміжний вихід 12 В постійного струму та вводить керування DIP-перемикачем на порту ATS для більшої гнучкості конфігурації.

4. Архітектура друкованої плати та плати
SUN-8K-SG02LP1-EU-AM2 пропонує додаткову ізоляцію та плати драйверів порівняно з SG05. Модуль Wi-Fi використовується повторно, а не заново інтегрований.

SUN-8K-SG05LP1-EU використовує базовий пакет друкованих плат SG05 без додаткових удосконалень.

SUN-8K-SG05LP1-EU-SM2 має спільну основну архітектуру з SG05, але містить нове головне керування, РК-дисплей і додаткові допоміжні плати, а також стандартну підтримку плати DRM.

5. Розмір і вага
SG02LP1-EU-AM2 — найбільший і найважчий з розмірами 420 × 670 × 233 мм і 35,6 кг.

SG05LP1-EU більш компактний — 330 × 580 × 232 мм, вага 24,9 кг.

SG05LP1-EU-SM2 знаходиться між ними з розмірами 366 × 589,5 × 237 мм і вагою 26,8 кг.

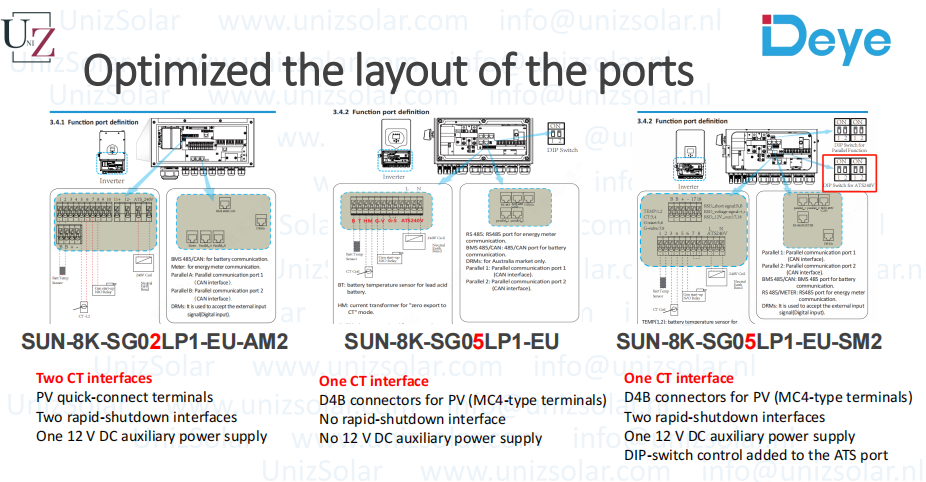

6. Схема порту та дизайн інтерфейсу

Три моделі демонструють значні відмінності в розташуванні портів і підтримці інтерфейсу CT:

SG02LP1-EU-AM2 має два інтерфейси трансформаторів струму, клеми для швидкого з’єднання PV та два порти швидкого відключення з допоміжним виходом 12 В.

SG05LP1-EU підтримує один інтерфейс CT, роз’єми D4B і не має як швидкого відключення, так і додаткового живлення.

SG05LP1-EU-SM2 покращує це завдяки одному інтерфейсу CT, роз’ємам D4B, двом портам швидкого відключення, допоміжному джерелу живлення 12 В та інтеграції DIP-перемикача на порт ATS.

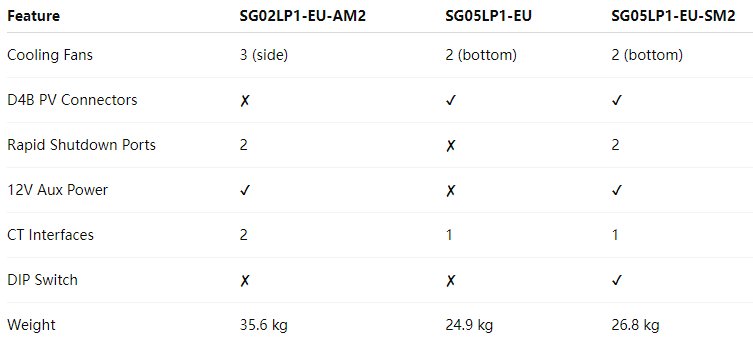

Висновок

Рекомендація:

SG02LP1-EU-AM2 ідеально підходить для вдосконаленої ізоляції, вимірювання подвійного трансформатора струму та систем, які потребують допоміжного виходу 12 В і розширеного контролю портів.

SG05LP1-EU – це легший, більш базовий варіант, який підходить для установок з меншою кількістю допоміжних потреб.

SG05LP1-EU-SM2 досягає балансу з покращеними функціями, розширеним контролем і кращою естетикою, що робить її найдосконалішою моделлю для загального застосування.
