Deye SUN-SMART-CT01 (CT01) і SUN-SMART-TX01 (TX01) утворюють комплект інтелектуального вимірювання та бездротового зв’язку для фотоелектричних систем зберігання енергії. Розроблені виключно для гібридних інверторів Deye, вони забезпечують точне двонаправлене вимірювання енергії в мережі, бездротову передачу даних і оптимізоване власне споживання, вирішуючи типові проблеми, такі як складне підключення, неточне вимірювання та затримка керування.

1. Основні функції

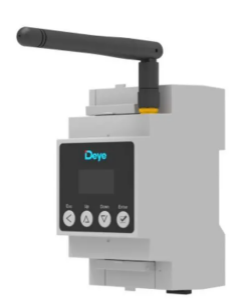

1.1 CT01 – бездротовий двонаправлений розумний лічильник (моніторингове ядро)

Вимірювання в режимі реального часу напруги мережі, струму, потужності, частоти, активної/реактивної енергії з двонаправленим вимірюванням для імпорту мережі та експорту PV.

Вбудований РК-дисплей для локального перегляду даних; Монтаж на DIN-рейку для житлових і малих комерційних розподільних щитів.

Інтегрований модуль LoRa для бездротової передачі даних, що усуває прокладку міжміських кабелів.

Надає інвертору точні дані зі сторони мережі для підтримки стратегій запобігання зворотному живленню, власного споживання та заряджання/розряджання за часом використання.

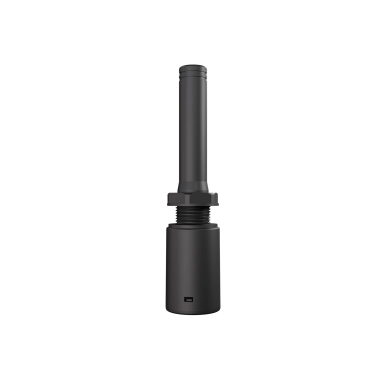

1.2 TX01 – комунікаційний модуль LoRa (концентратор передачі)

Діє як бездротовий міст між CT01 та інвертором, отримуючи сигнали LoRa та пересилаючи дані вимірювань.

Plug-and-play дизайн, підключення безпосередньо до комунікаційного порту інвертора як альтернатива проводці RS485.

Підтримує зовнішнє джерело живлення USB-C для сумісності з різними моделями інверторів Deye.

2. Монтаж і проводка

2.1 Встановлення CT01 (з боку розподільного щита)

• Встановіть CT01 на DIN-рейку всередині розподільного щита.
• Пропустіть кабелі струму мережі через трансформатори струму (СТ), що входять до комплекту постачання.
• Підключіть фазний і нульовий дроти для вимірювання напруги.
• Увімкніть живлення та налаштуйте коефіцієнт КТ за допомогою локальної клавіатури для калібрування.

2.2 Встановлення TX01 (з боку інвертора)

• Встановіть TX01 біля інвертора.
• Використовуйте кабель RJ45, щоб підключити порт вимірювача TX01 до порту вимірювача/COM інвертора.
• Для інверторів без виходу живлення на комунікаційний порт живіть TX01 через зовнішній адаптер 5 В USB-C.

3. Повне підключення та робота з інвертором

3.1 Підтвердження зв’язку з системою

• CT01 збирає дані про енергію мережі → передає бездротовим способом через LoRa до TX01 → TX01 надсилає дані на інвертор через кабель RJ45, утворюючи повний ланцюг зв'язку.

3.2 Конфігурація параметрів інвертора

• Доступ до інтерфейсу інвертора: Параметри → Додаткові параметри → Параметри вимірювача.
• Виберіть тип лічильника: Deye CT01 (LoRa).
• Установіть режим зв’язку на порт лічильника та ввімкніть вимірювання мережі.
• Увімкніть режим самостійного споживання або контроль проти зворотної подачі відповідно до системних вимог.

3.3 Активація функцій і моніторинг даних

• Після ввімкнення інвертор зчитує потужність мережі в реальному часі, потужність навантаження та двонаправлену енергію.
• Надлишок фотоелектричної енергії заряджає батарею або живить локальні навантаження; під час пікових періодів акумулятор розряджається, щоб зменшити імпорт мережі.
• Дані в режимі реального часу можна відстежувати на екрані інвертора або в додатку Deye Cloud, щоб перевірити нормальне підключення.

3.4 Сполучення LoRa

CT01 і TX01 з'єднуються автоматично після ввімкнення. Повільно блимаючий світлодіод LoRa вказує на успішне підключення. Якщо сполучення не вдається, перезапустіть обидва пристрої, щоб повторити спробу.

4. Усунення поширених несправностей

4.1 Сполучення LoRa Failure / No Data Transmission

• Переконайтеся, що відстань між CT01 і TX01 не перевищує 200 м, з мінімальними перешкодами у вигляді товстих стін або металевих шаф.
• Перевірте стабільне живлення TX01 і нормальний статус світлодіода LoRa.
• Тримайте подалі від сильних джерел електромагнітних перешкод, таких як перетворювачі частоти або зарядні пристрої для електромобілів.

4.2 Інвертор показує «Лічильник не підключений»

• Перевірте, чи надійно під’єднано кабель RJ45.
• Перевірте правильний тип лічильника та налаштування порту зв’язку в інверторі.
• Перезапустіть TX01 і інвертор, щоб відновити зв’язок.

4.3 Неточне вимірювання або зворотне зчитування потужності

• Переконайтеся, що коефіцієнт трансформації трансформатора відповідає номіналу трансформатора.
• Перевірте напрямок кабелю ТТ; за потреби змініть електропроводку або відрегулюйте напрямок живлення в налаштуваннях.
• Перевірте послідовність фаз і проводку напруги.

4.4 Часте відключення даних

• Перемістіть TX01, щоб покращити потужність сигналу LoRa.
• Використовуйте стабільний адаптер живлення 5 В, щоб уникнути перепадів напруги.

Резюме

Набір CT01 TX01 є стандартним аксесуаром для фотоелектричних систем зберігання енергії Deye. Завдяки бездротовому вимірюванню та інтеграції інвертора він забезпечує точний моніторинг енергії та інтелектуальне планування. Завдяки простому встановленню, мінімальній кількості електропроводки та правильній конфігурації інвертора система значно покращує рівень власного споживання та знижує витрати на електроенергію для житлових і невеликих комерційних фотоелектричних накопичувачів.
