Deye SG06LP1 проти SG05LP1: порівняння однофазних гібридних інверторів

Що відрізняє серію SG06LP1

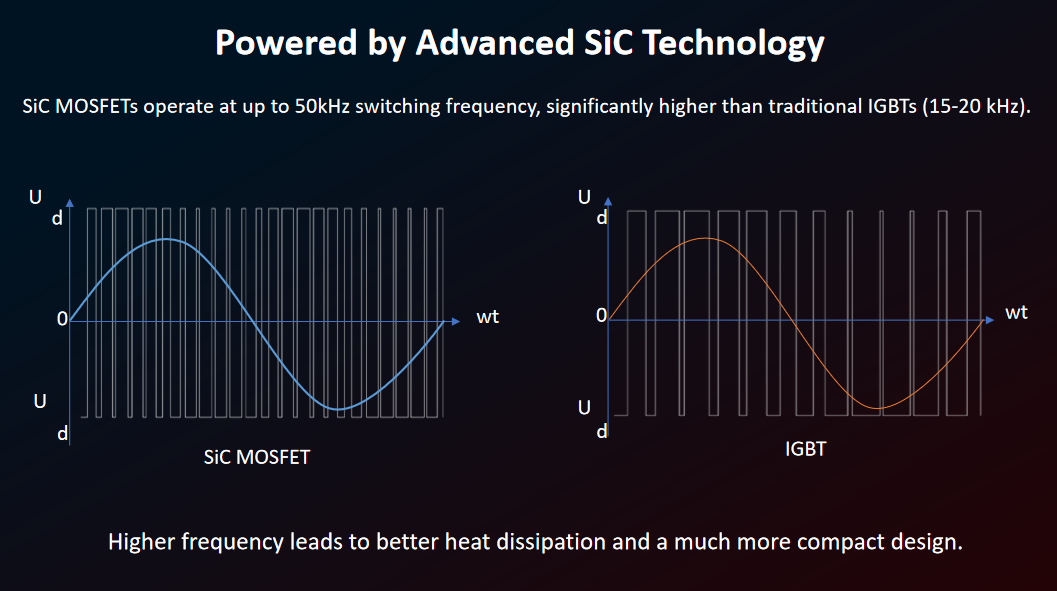

Раніше розмір однофазного гібридного інвертора залежав від того, скільки тепла можуть віддавати його комутаційні компоненти. Серія SG06LP1 від Deye змінює це рівняння, замінюючи традиційні IGBT на MOSFET з карбіду кремнію (SiC), які перемикаються на 50 кГц порівняно з 15-20 кГц, характерним для конструкцій на основі IGBT.

Вища частота перемикання означає, що внутрішні фільтруючі компоненти інвертора — котушки індуктивності, конденсатори — можуть суттєво скорочуватися, формуючи при цьому чисту форму вихідного сигналу. Менше виділення тепла за цикл також зменшує розмір радіатора, необхідного для охолодження пристрою.

Практичний результат відображається безпосередньо в специфікації: однофазні низьковольтні гібридні сонячні інвертори побудовані на цій платформі SiC, досягають приблизно на 0,6% вищої ефективності при зниженні ваги на цілих 42% при порівнянних показниках потужності.

Короткий огляд повного асортименту

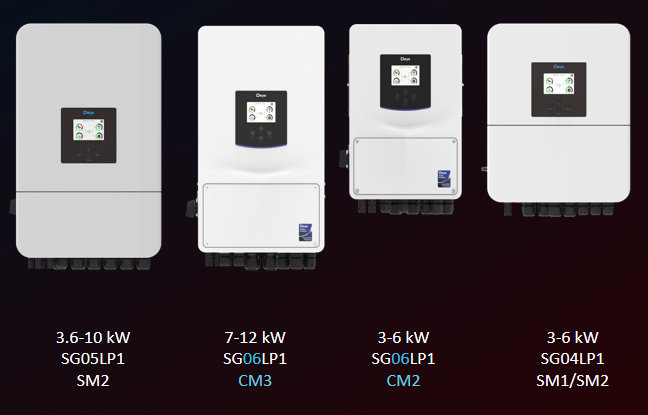

Серія SG06LP1 розділена на два діапазони потужності. Моделі 3-6 кВт (SG06LP1-CM2) призначені для невеликих житлових установок, тоді як моделі 7-12 кВт (SG06LP1-CM3) призначені для великих будинків або невеликих комерційних навантажень. Обидва йдуть разом із попередньою серією SG05LP1, яка залишається доступною для 3,6-10 кВт, і серією SG04LP1 початкового рівня 3-6 кВт.

Угода про найменування тут має значення. CM2 і CM3 позначають нові плати керування на основі SiC, тоді як SM1/SM2 позначає старішу платформу IGBT, яка все ще продається під значками SG04LP1 і SG05LP1. Знання того, на який суфікс ви дивитесь, визначає, яке покоління внутрішньої електроніки ви насправді купуєте.

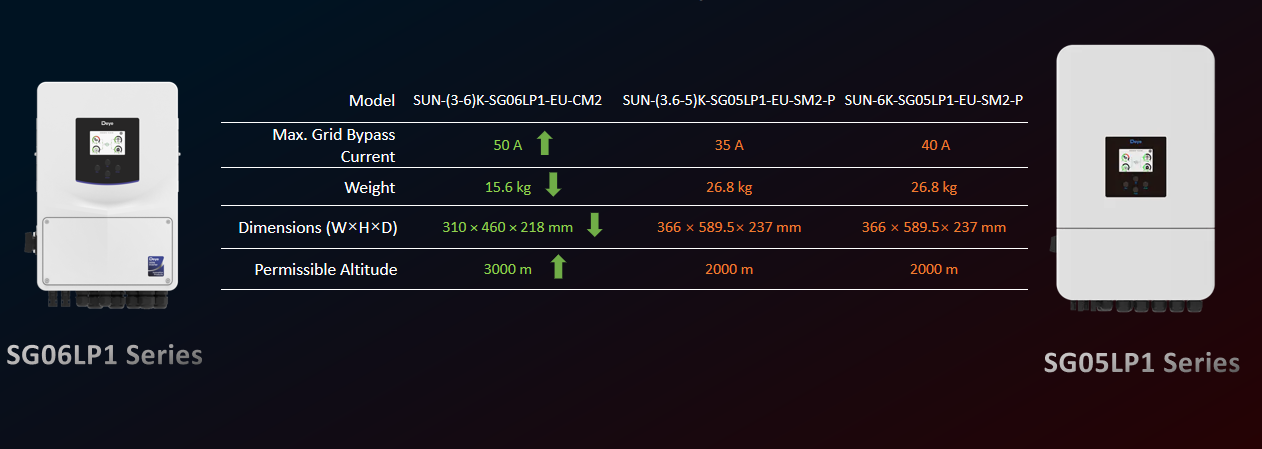

Моделі 3-6 кВт: SG06LP1-CM2 проти SG05LP1-SM2

На початковому рівні потужності розрив між поколіннями найбільший у фізичному відбитку. SUN-(3-6)K-SG06LP1-EU-CM2 важить 15,6 кг , проти 26,8 кг для обох варіантів SG05LP1-SM2-P — різниця понад 11 кг для пристроїв, які виконують однакову роботу.

Розміри відповідають тій же моделі: 310×460×218 мм для CM2 проти 366×589,5×237 мм для моделей SM2-P. Це значно менша площа для настінного монтажу, де в шафі чи підсобному приміщенні мало місця.

Дві інші цифри розділяють ці моделі поза розміром. Максимальний байпасний струм мережі на CM2 досягає 50 А, випереджаючи 35 А (варіант 3,6-5 К) і 40 А (варіант 6 К) на блоках SM2-P — актуально для установок, які очікують вищі навантаження в мережі. Допустима висота також піднімається від 2000 м до 3000м , що важливо для гірських або високогірних місць, де зниження номінальних характеристик стає реальним обмеженням конструкції.

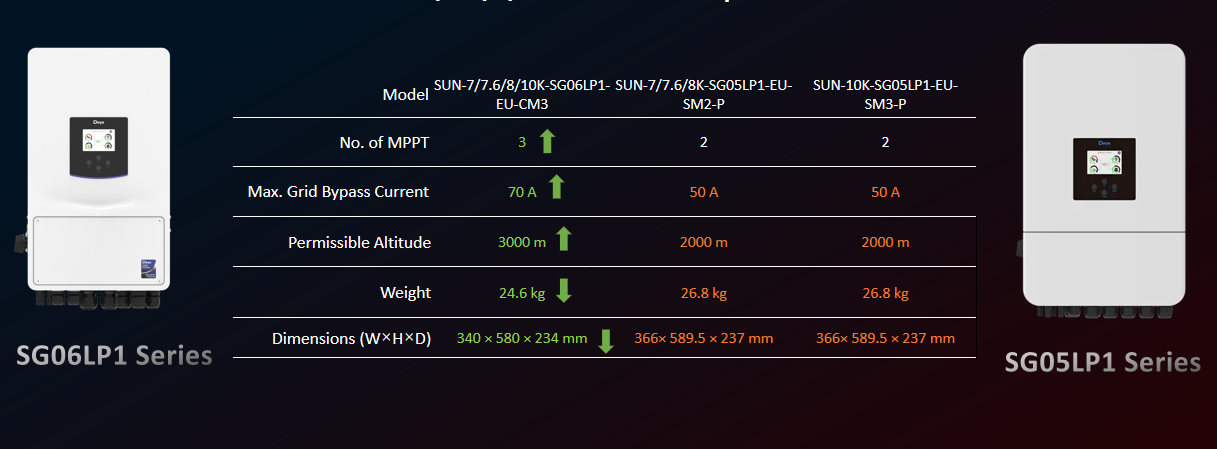

Моделі 7-12 кВт: SG06LP1-CM3 проти SG05LP1-SM2/SM3

Розширюючись до рівня 7-12 кВт, лінійка SG06LP1-CM3 додає можливість, якої SG05LP1 не пропонує в цьому діапазоні: третій трекер MPP. Якщо SUN-(7-8)K-SG05LP1-EU-SM2-P і SUN-10K-SG05LP1-EU-SM3-P працюють з 2 MPPT, CM3 працює 3 , відкриваючи більш гнучкі конфігурації рядків для масивів, розділених на кілька площин даху або орієнтацій.

Обхідний струм дає такий самий стрибок покоління, що спостерігається на нижньому рівні: 70 А на CM3 проти 50 А на обох варіантах SG05LP1. Вага зменшується з 26,8 кг до 24,6 кг, а розміри зменшуються з 366×589,5×237 мм до 340×580×234 мм. Допустима висота знову підвищується до 3000 м, що відповідає покращенню, яке спостерігається на моделях CM2 з меншою потужністю.

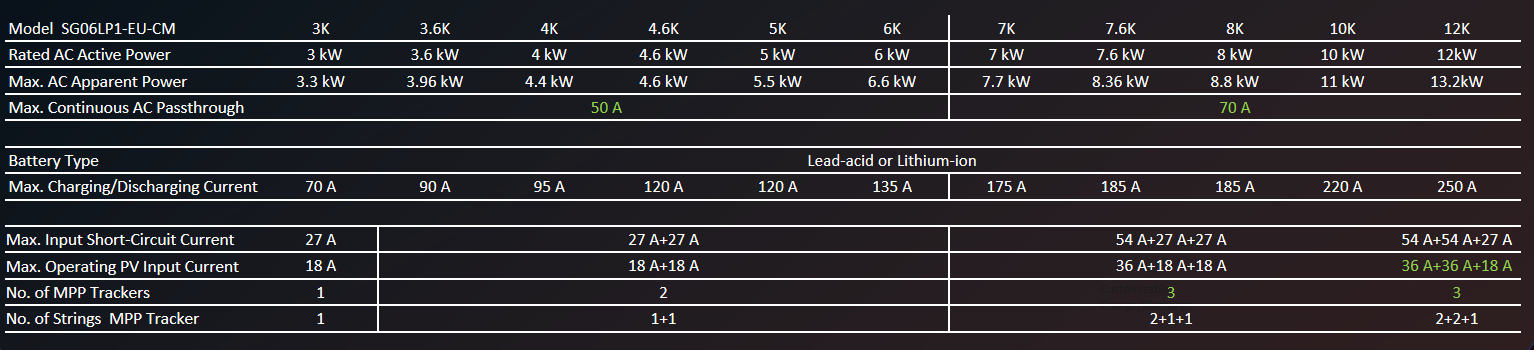

Довідкова таблиця повних специфікацій

Окрім порівняння заголовків, повна лінійка SG06LP1-EU-CM охоплює десять номінальних значень потужності від 3K до 12K, усі сумісні зі свинцево-кислотними або літій-іонними акумуляторами. Підрахунок трекера MPP масштабується з потужністю: конфігурації з одним трекером проходять через моделі 3-6K, два трекери охоплюють 3,6K-6K одиниці, а три трекери з’являються, починаючи з 7K.

Струм заряджання та розряджання стабільно зростає в діапазоні від 70 A на моделі 3K до 250 A на флагманській моделі 12K. Максимальний робочий вхідний струм PV відповідає подібній кривій, досягаючи 36 A 36 A 18 A на пристрої 12K завдяки конструкції з трьома трекерами. Для тих, хто планує розкладку рядків, ця таблиця є найшвидшим способом перевірки як потужність відстеження MPP впливає на параметри підключення перш ніж вибрати конкретну модель.

Вибір між SG06LP1 і SG05LP1

Для більшості нових інсталяцій серія SG06LP1 є більш ефективним вибором на папері: легша, менша, з вищим байпасним струмом і — на рівні понад 7 кВт — додатковий трекер MPP. Серія SG05LP1 все ще має сенс там, де запаси серії CM ще недоступні на місці або де інсталятор уже має запасні частини та знайомство з платформою SM.

Висоту варто позначити окремо. Проекти на висоті понад 2000 м не мають опції SG05LP1, яка відповідає цьому рейтингу в цьому наборі даних — допустима висота SG06LP1 у 3000 м стає жорсткою вимогою, а не приємно мати. Крім того, рішення часто зводиться до того, скільки коштує економія місця для встановлення та запас байпасу відносно доступності компонентів. Не кожному проекту потрібна найновіша платформа, але вибір інвертора правильного розміру для навантаження важливіше, ніж гонитва за моделлю з найвищим рейтингом на полиці.
